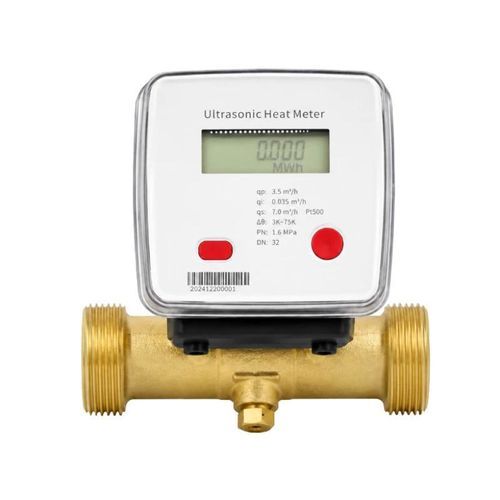

Medidor de energia térmica ultrassônico BBUEM-R

RS485sem fioIoT

Visão geral do produto
O BBUEM-R é um medidor de energia ultrassônico em linha que calcula energia de aquecimento e refrigeração mediante medição do tempo de trânsito do fluxo combinada com medição de temperatura de ida e retorno. Não possui componentes mecânicos móveis e destina‑se a edifícios residenciais e comerciais, redes de caldeiras, estações de troca térmica e sistemas de aquecimento/refrigeração distrital. Disponível em DN15 a DN200. Suporta medição bidirecional, medição em baixo fluxo, armazenamento local de dados e leitura remota via RS485, M‑Bus ou infravermelho; NB‑IoT e LoRaWAN opcionais.

Principais características

• Medição de energia de aquecimento e refrigeração
• Instalação integrada em linha sem componentes móveis
• Medição ultrassônica de duplo canal por tempo de trânsito
• Faixa de medição R100
• Medição em sentido direto e inverso
• Operação inteligente de baixo consumo
• Armazenamento local de dados por 24 meses
• Grau de proteção IP68
• Unidades de energia selecionáveis (kWh, GJ, Gcal)

Especificações de vazão
Tamanho nominal | Vazão permanente Q3 | Vazão máxima Qs | Vazão mínima Qi
DN15 | 1.5 m³/h | 3.0 m³/h | 0.015 m³/h
DN20 | 2.5 m³/h | 5.0 m³/h | 0.025 m³/h
DN25 | 3.5 m³/h | 7.0 m³/h | 0.035 m³/h
DN32 | 6.0 m³/h | 12 m³/h | 0.06 m³/h
DN40 | 10 m³/h | 20 m³/h | 0.10 m³/h
DN50 | 15 m³/h | 30 m³/h | 0.15 m³/h
DN80 | 40 m³/h | 80 m³/h | 0.40 m³/h
DN100 | 60 m³/h | 120 m³/h | 0.60 m³/h
DN150 | 150 m³/h | 300 m³/h | 1.50 m³/h
DN200 | 250 m³/h | 500 m³/h | 2.50 m³/h

Aplicações típicas

• Submedição de aquecimento residencial
• Faturamento de energia em apartamentos e edifícios comerciais
• Sistemas de aquecimento e refrigeração distrital
• Redes de caldeiras e estações de troca térmica
• Gestão energética predial e leitura remota

Especificações técnicas

• Tamanhos nominais: DN15 a DN200
• Faixa de medição: R100
• Classe de precisão: Classe 2
• Faixa de diferença de temperatura: 3 a 75 K
• Faixa de temperatura: 4 a 95 °C
• Pressão máxima de trabalho: 1,6 MPa
• Construção: integrado em linha
• Protocolos/Normas de comunicação: CJ/T 188‑2018, EN 1434
• Interfaces de dados: RS485, M‑Bus, infravermelho
• Comunicação sem fio opcional: NB‑IoT, LoRaWAN
• Bateria: lítio 3,6 V
• Vida útil da bateria: 6, 11 ou 15 anos
• Grau de proteção: IP68
• Temperatura ambiente: -15 a +70 °C
• Humidade ambiente: <100% RH
• Ambiente eletromagnético: E1
• Armazenamento de dados: 24 meses
• Corrente estática: <12 μA
• Corrente média de operação: <25 μA
• Unidades de energia: kWh, GJ ou Gcal
