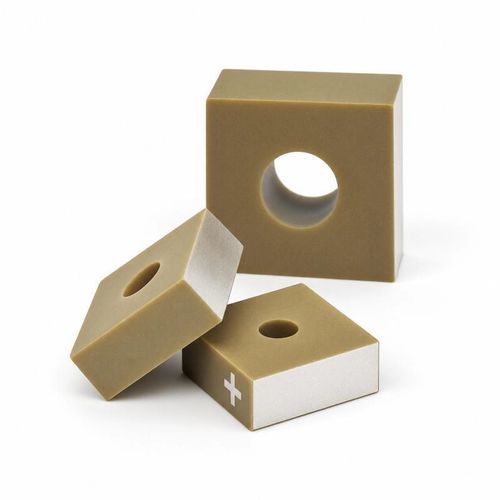

Atuador piezoelétrico linear BBPXST-PH101 V–300 Vmulticamadas
Guardar nos favoritos
Comparar
Características
- Movimento
- linear
- Tensão
- 101 V–300 V
- Outras características
- multicamadas
- Curso
MÍN: 0,002 mm
(0 in)MÁX: 0,003 mm
(0 in)- Força
MÍN: 0,8 kN
MÁX: 1,6 kN
Descrição
Visão geral do produto
O BBPXST-PH é um atuador piezoelétrico multicamada que utiliza camadas cerâmicas alternadas e eletrodos internos para gerar micromovimentos axiais quando aplicada tensão de acionamento. Corpo quadrado com furo central para integração mecânica.
Construção e opções
Especificações disponíveis
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm furo | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm furo | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm furo | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm furo | 440 nF | 430 kHz | 3.0 µm | 1600 N
Uso e seleção
Características / especificações técnicas
O BBPXST-PH é um atuador piezoelétrico multicamada que utiliza camadas cerâmicas alternadas e eletrodos internos para gerar micromovimentos axiais quando aplicada tensão de acionamento. Corpo quadrado com furo central para integração mecânica.
Construção e opções
- Eletrodos de terminação laterais conectam os eletrodos internos; os lados restantes possuem isolamento cerâmico.
- Uma cruz na lateral identifica a polaridade positiva.
- Dimensões e tensão de acionamento podem ser personalizadas conforme a aplicação.
Especificações disponíveis
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm furo | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm furo | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm furo | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm furo | 440 nF | 430 kHz | 3.0 µm | 1600 N
Uso e seleção
- Cada linha corresponde a uma configuração. Selecione em conjunto tensão, deslocamento nominal, frequência de operação e força requerida.
- O deslocamento real depende da tensão aplicada, carga mecânica e condições de montagem. Evite impactos, flexão e concentrações de tensão durante a montagem.
- Para vácuo ou ambientes especiais, confirme a adequação de condutores, colagem e encapsulamento.
Características / especificações técnicas
- Model: BBPXST-PH
- Construção: Cerâmica multicamada com camadas alternadas e eletrodos internos; eletrodos de terminação laterais; isolamento cerâmico nas faces restantes
- Polaridade: Cruz lateral que identifica a polaridade positiva
- Personalização: Dimensões e tensão de acionamento personalizáveis
- Configurações (Tensão / Dimensões; furo / Capacitância / Frequência / Deslocamento nominal / Força máxima gerada):
- 150 V / 5.0 × 5.0 × 2.0 mm; Ø2 mm / 160 nF / 610 kHz / 1.8 µm / 800 N
- 150 V / 5.0 × 5.0 × 3.0 mm; Ø2 mm / 180 nF / 580 kHz / 3.0 µm / 800 N
- 150 V / 7.0 × 7.0 × 2.0 mm; Ø2 mm / 320 nF / 530 kHz / 2.0 µm / 1600 N
- 150 V / 7.0 × 7.0 × 3.0 mm; Ø3 mm / 440 nF / 430 kHz / 3.0 µm / 1600 N
