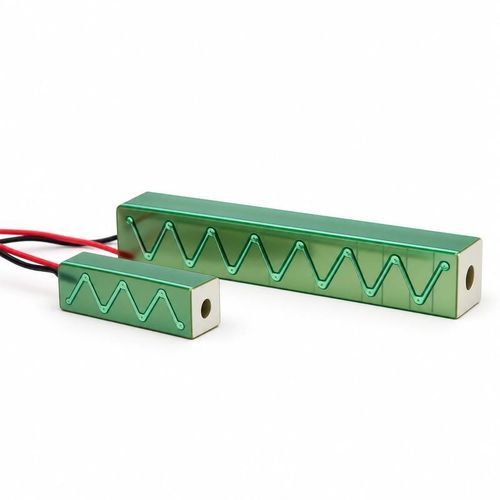

Atuador piezoelétrico linear BBPXMS-PH

ultrassônico101 V–300 Vmulticamadas

Visão geral do produto
O BBPXMS-PH é um atuador de pilha piezoelétrica multicamada de perfil quadrado com furo central. Pastilhas cerâmicas multicamada são empilhadas axialmente e coladas com epóxi para gerar micromovimentos axiais controlados, adequados para posicionamento de precisão e atuação dinâmica em aplicações industriais.

Construção e opções

• Isolamento lateral cerâmico com fita Kapton®; os condutores padrão têm aproximadamente 75 mm de comprimento.
• Tampas terminais cerâmicas disponíveis em formas planas ou hemisféricas conforme a geometria de contato.
• Dimensões, tensão de acionamento e revestimento superficial podem ser personalizados conforme a aplicação.

Especificações disponíveis
150 V | 5,0 × 5,0 × 9,0 mm; Ø2 mm furo | 0,56 µF | 140 kHz | 7,0 µm | 114 N
150 V | 5,0 × 5,0 × 25,0 mm; Ø2 mm furo | 1,3 µF | 52 kHz | 20,0 µm | 40,0 N
150 V | 5,0 × 5,0 × 50,0 mm; Ø2 mm furo | 2,7 µF | 26 kHz | 40,0 µm | 20,0 N
150 V | 7,0 × 7,0 × 45,0 mm; Ø3 mm furo | 5,5 µF | 30 kHz | 40,0 µm | 40,0 N

Uso e seleção

• Cada linha corresponde a uma configuração; selecione juntamente tensão, deslocamento, frequência e força.
• O deslocamento real depende da tensão de acionamento, pré-carga e montagem. Evite impactos, flexão e tensões concentradas durante a montagem.
• Para vácuo ou ambientes especiais, confirme a adequação dos condutores, colagem e encapsulamento.
• Aplique cargas estritamente ao longo do eixo para evitar cargas excêntricas e forças de cisalhamento; ajuste a tampa terminal à disposição de contato.

Especificações técnicas

• Modelo: BBPXMS-PH
• Tipo de produto: Atuador de pilha piezoelétrica multicamada quadrado com furo central
• Construção da pilha: Pastilhas cerâmicas multicamada empilhadas axialmente e coladas com epóxi
• Isolamento lateral: Isolamento cerâmico com fita Kapton®
• Comprimento padrão dos condutores: Aproximadamente 75 mm
• Tampas terminais: Opções planas ou hemisféricas
• Personalização: Dimensões, tensão de acionamento e revestimento superficial configuráveis
• Tolerância da capacitância: ±15%
• Tolerância do deslocamento nominal: ±15%
• Configuração A: 150 V — 5,0 × 5,0 × 9,0 mm; Ø2 mm furo; 0,56 µF; 140 kHz; 7,0 µm; 114 N
• Configuração B: 150 V — 5,0 × 5,0 × 25,0 mm; Ø2 mm furo; 1,3 µF; 52 kHz; 20,0 µm; 40,0 N
• Configuração C: 150 V — 5,0 × 5,0 × 50,0 mm; Ø2 mm furo; 2,7 µF; 26 kHz; 40,0 µm; 20,0 N
• Configuração D: 150 V — 7,0 × 7,0 × 45,0 mm; Ø3 mm furo; 5,5 µF; 30 kHz; 40,0 µm; 40,0 N
• Orientação de seleção: Especifique dimensões, tensão de acionamento, deslocamento necessário, carga, frequência de operação, montagem e ambiente ao selecionar.
