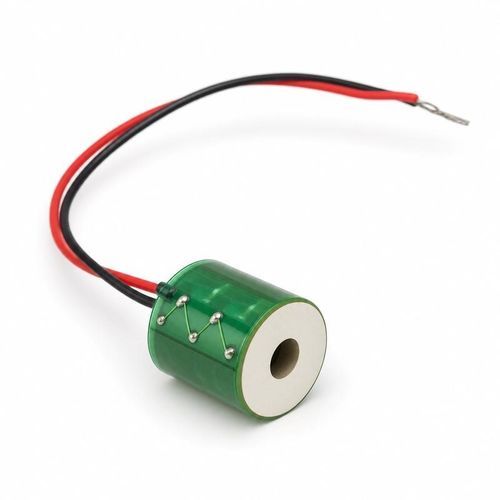

Atuador piezoelétrico linear BBPXMS-RG101 V–300 Vmulticamadasem cerâmica
Guardar nos favoritos
Comparar
Características
- Movimento
- linear
- Tensão
- 101 V–300 V
- Outras características
- multicamadas, em cerâmica
- Curso
0,015 mm
(0,001 in)- Força
4,52 kN
Descrição
Visão geral do produto
O BBPXMS-RG utiliza chips cerâmicos multicamadas empilhados axialmente e ligados com epóxi para produzir micromovimento axial.
Construção e opções
Especificações disponíveis
Uso e seleção
Características / especificações técnicas
O BBPXMS-RG utiliza chips cerâmicos multicamadas empilhados axialmente e ligados com epóxi para produzir micromovimento axial.
Construção e opções
- Isolamento lateral cerâmico e envoltório com fita Kapton®; os condutores padrão têm aproximadamente 75 mm de comprimento.
- Tampas finais cerâmicas disponíveis em formas planas ou hemisféricas.
- Dimensões, tensão de acionamento e revestimento de superfície podem ser personalizados.
Especificações disponíveis
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Deslocamento nominal 9.5 µm — Força máxima 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Deslocamento nominal 9.0 µm — Força máxima 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Deslocamento nominal 15 µm — Força máxima 4520 N
Uso e seleção
- Cada linha representa uma configuração. Selecione em conjunto tensão, deslocamento, frequência e força.
- O deslocamento real depende da tensão de acionamento, da carga e da montagem. Evite impacto, flexão e tensões concentradas durante a montagem.
- Para vácuo ou ambientes especiais, confirme a adequação dos condutores, da colagem e da encapsulação.
- Aplique cargas ao longo do eixo, evitando cargas excêntricas e forças de cisalhamento. Combine a tampa final com a disposição de contato.
Características / especificações técnicas
- Model: BBPXMS-RG
- Construção: chips cerâmicos multicamadas empilhados axialmente, ligados com epóxi
- Isolamento/envoltório: isolamento lateral cerâmico; envoltório com fita Kapton®
- Comprimento padrão dos condutores: aproximadamente 75 mm
- Opções de tampa final: tampas finais cerâmicas planas ou hemisféricas
- Personalização: dimensões, tensão de acionamento e revestimento superficial personalizáveis
- Configurações disponíveis:
- 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — Deslocamento nominal 9.5 µm — Força máxima 930 N
- 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — Deslocamento nominal 9.0 µm — Força máxima 1800 N
- 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — Deslocamento nominal 15 µm — Força máxima 4520 N
- Notas de seleção: especifique dimensões, tensão de acionamento, deslocamento alvo, carga, frequência de operação, montagem e ambiente ao efetuar o pedido
