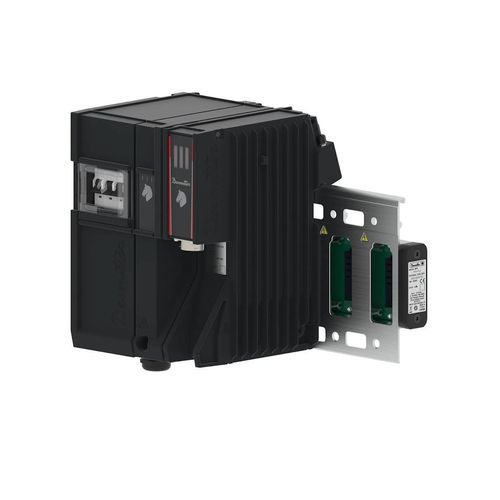

Sistema de parafusamento com controle remoto MULTI

automáticocontrolado por computadormodular

Visão geral
MULTI é um sistema modular de aperto multi-eixo concebido para postos compactos e instalações montadas em máquina. Suporta operação remota e rastreabilidade através da plataforma CONNECT e controla de 1 a 40 eixos (sincronizados ou independentes).

Projetado para

• Estações de montagem com espaço limitado e integração em máquinas
• Tarefas de aperto multiponto de alta densidade
• Gestão centralizada de processos e rastreabilidade

Principais benefícios

• Reduzir a pegada da estação e a complexidade de cablagem
• Manter a continuidade da produção com reinício rápido e hot-swap
• Gerir ativos e resultados de aperto de forma centralizada via CONNECT

Principais características

• Arquitetura modular: escalável de 1 a 40 eixos
• Pegada compacta: exemplo 0,2 m²; menos de 1 m para configuração 4x10
• Reinício rápido: reinício da unidade de estação em cerca de 30 s
• Hot-swap de ferramenta: M-Drive permite ~6 s
• Gestão de cabos otimizada para instalação e manutenção
• Controlo remoto e integração com CONNECT para gestão de ativos e rastreabilidade

Componentes do sistema (visão geral)

• M-PowerBox: caixa de alimentação compacta all-in-one, entrada única 380–480 V / 3~; encadeamento até 4 unidades para sincronizar até 4x10 ferramentas
• M-ModuRack: distribuição centralizada de energia, comunicação e segurança para reduzir cablagem
• M-SafetyBox: núcleo de gestão de segurança e conectividade CONNECT; saída 24 VDC, Ethernet, eStop Cat.3 PL e, Quick Stop, suporte Fieldbus (ex. ProfiSafe)
• M-Drive: gere spindles fixturados Desoutter EFM; arrefecimento sem ventoinha, acesso frontal ao cabo da ferramenta, manutenção com um parafuso, hot-swap ~6 s
• Spindles EFM: gama 1–2000 Nm com alta precisão e repetibilidade

Rastreabilidade e qualidade
MULTI usa CONNECT para captura de resultados em tempo real (torque, ângulo, curvas), transferência/armazenamento e processos automáticos de ação NOK. Estratégias suportadas: torque, ângulo, análise de curvas, deteção de assentamento e ponto de escoamento para montagens complexas.

Casos de uso e adaptabilidade

• Células cobot compactas e estações montadas em máquinas
• Montagens de rodas/transmissão e outras aplicações de aperto de alta densidade
• Instalações escaláveis que exigem segurança integrada e controlo centralizado

Especificações técnicas

• Modelo: MULTI
• Eixos suportados: 1 a 40 (modular)
• Pegada exemplo: ~0,2 m² (4x10 < 1 m)
• Tempo de reinício: ~30 s (unidade da estação)
• M-PowerBox: 380–480 V / 3~ ; encadeamento até 4 unidades
• M-SafetyBox: saída 24 VDC, Ethernet, eStop Cat.3 PL e, Quick Stop, suporte Fieldbus
• M-Drive: arrefecimento sem ventoinha, acesso frontal ao cabo, hot-swap ~6 s
• Intervalo EFM: 1–2000 Nm
• Plataforma: CONNECT para gestão de ativos, rastreabilidade e interface de manutenção
