Computador Edge AI VC500-CMS-MXM
de paredeembutidoIntel® Core™ de 10ª geração

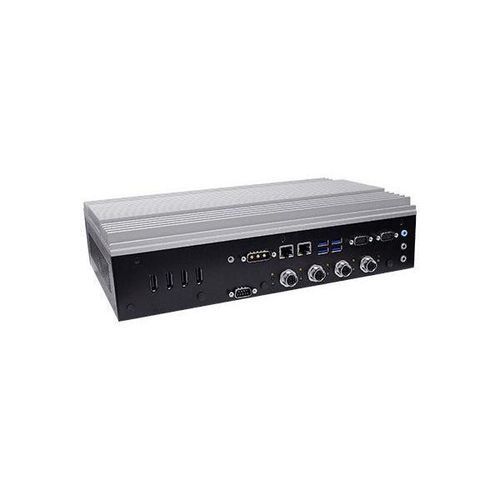

Computador Edge AI - VC500-CMS-MXM - DFI - de parede / embutido / Intel® Core™ de 10ª geração
Computador Edge AI - VC500-CMS-MXM - DFI - de parede / embutido / Intel® Core™ de 10ª geração
Computador Edge AI - VC500-CMS-MXM - DFI - de parede / embutido / Intel® Core™ de 10ª geração - imagem - 2
Computador Edge AI - VC500-CMS-MXM - DFI - de parede / embutido / Intel® Core™ de 10ª geração - imagem - 3
Computador Edge AI - VC500-CMS-MXM - DFI - de parede / embutido / Intel® Core™ de 10ª geração - imagem - 4
Computador Edge AI - VC500-CMS-MXM - DFI - de parede / embutido / Intel® Core™ de 10ª geração - imagem - 5
Guardar nos favoritos
Comparar
Mais informações no site da DFI

Características

Tipo
Edge AI
Configuração
embutido, de parede
Processador
Intel® Xeon® W-1270TE, Intel® Core™ de 10ª geração, Intel® Core™ i3-10100TE, Intel® Core™ i9-10900TE, Intel® Core™ i5-10500TE, Intel® Core™ i7-10700TE, Intel® Core™ i3-10100TE
Porta
DDR4 SO-DIMM, HDMI, M.2 chave B, RS-232, Barramento CAN, RS-485, Wi-Fi, RS-422, RJ45, M.2 chave M, MXM, 5G, RAID, M.2 chave E, com Bluetooth, Mini PCIe, USB 3.1, dual sim, SATA, M.2
Sistema operacional
Linux® Ubuntu™, Windows 10 IoT Enterprise, Windows 11 IoT Enterprise
Grau de proteção
MIL-STD-810G
Outras características
SSD, PoE, de disco rígido

Descrição

Visão geral do produto
  • Sistema de IA de borda sem ventilador de alto desempenho no veículo
  • Suporta processadores Intel® Xeon/Core™/Pentium/Celeron de 10ª geração
  • 4x M12/RJ45 802.11af PoE ou 2x portas 10G SFP+
  • Suporta módulo de GPU MXM com quatro portas de monitor
  • 1 miniPCIe e 4 slots M.2 para módulos CAN bus/LTE/5G/WiFi/Armazenamento
  • Suporta módulo M.2 B key 3042/3052 5G-NR com dual SIM
  • Suporte de gestão OOB a pedido
  • Suporte de ciclo de vida de CPU de 15 anos até Q1' 34 (Baseado no roteiro IOTG da Intel)
Caraterísticas
  • Design sem ventoinha
  • Mini PCIe
  • Expansão múltipla
  • Suporte de ciclo de vida de CPU de 15 anos
  • DDR4
  • Tensão de rede: 9~48V DC-in
Certificações
  • Certificação FCC
  • Certificação E-Mark (E24)
Especificações do sistema
  • Processador: Processadores Intel® Xeon/Core™/Pentium/Celeron de 10ª geração, soquete LGA 1200 - Intel® Xeon-1270TE (8 núcleos, cache de 16M, até 2,0/4,4 GHz); 35W - Intel® Core™ i9-10900TE (10 núcleos, cache de 20M, até 1,8/4,5 GHz); 35W - Intel® Core™ i7-10700TE (8 núcleos, cache de 16M, até 2,0/4,4 GHz); 35W - Intel® Core™ i5-10500TE (6 núcleos, 12M de cache, até 2,3/3,7 GHz); 35W - Intel® Core™ i3-10100TE (4 núcleos, cache de 6M, até 2,3/3.6 GHz); 35W
  • Chipset: Chipset Intel® Q470E/W480E
  • Memória: Ranhuras SO-DIMM duplas (tipo horizontal) com suporte anti-vibração, SDRAM DDR4 2933/2666/2400/2133 de canal duplo, até 64GB, suporte ECC apenas para o processador Xeon-1270TE
  • BIOS: AMI SPI 256Mbit
Gráficos
  • Controlador: Processador Intel® integrado ou módulo MXM independente por seleção da BIOS
  • Display: 4 x Portas de ecrã com orifícios de bloqueio do MXM, 1 x porta combinada HDMI e 2 x portas DP++ do CPU
  • MXM compatível: Módulos MXM tipo A ou B: RTX A2000, RTX3000, A500, A1000
Armazenamento
  • Externo: 2 x compartimentos de unidade SATA de 2,5" permutáveis com bloqueio no painel traseiro, suporta RAID 0/1
  • Interno: 1 x slot M.2 2280 M Key, suporta dispositivos 2242, 2260 e 2280, sinal PCIe x4 e SATA, suporta função de inicialização
  • Interface: SATA
Áudio
  • Codec de Áudio: ALC 888
  • Interface: 1 x Mic-in, 1 x Line-in
Ethernet
  • Controlador: 1 x Intel® i219LM com suporte iAMT11.0 (apenas Core i7/i5), 1 x Intel® i210IT
Indicadores LED
  • 1 x Atividade de armazenamento (vermelho)
  • 1 x Alimentação (verde)
  • 2 x Uso geral programável (verde, azul)
E/S frontais
  • 2 x portas RJ45 GbE
  • 1 x portas DB-9 RS232 (COM 5)
  • 4 x USB 3.1 Gen2
  • 1 x saída de linha, 1 x entrada de microfone e 1x entrada de linha com conectores de áudio de 3.5mm
  • 2 x Porta DIO isolada por 2 conectores DB-15 fêmea (8bit DI & 8 bit DO com isolamento de 2KV)
  • 2 x orifícios para antena
  • Conector W3 de 3 pinos (DC in)
  • Porta RJ45 opcional para gestão OOB
  • 4 x 802.11af PoE em conectores RJ45 ou M12 com código X, máx. 15,4W (lado PSE) ou 2 portas de fibra 10G em gaiola SFP+ com base no controlador Ethernet Intel X710-BM2
E/S traseiras
  • 4 x portas DB-9 RS232/422/485 por seleção da BIOS (COM 1/2/3/4)
  • 4 x USB 3.1 Gen2
  • 4 x Portas Display com orifícios de bloqueio da MXM
  • 1 x porta combinada DP++/HDMI e 2 x portas DP++ da CPU
  • 1 x Botão Power
  • 1 x Botão Reset
  • 2 pinos para interrutor remoto
  • 2 x orifícios para antena
  • 3 x slots SIM acessíveis com suporte de tampa
  • 2 x portas DB-9 para CAN bus (opcional)
E/S laterais
  • 2 x orifícios para antena no lado direito
  • 2 x orifícios para antena no lado esquerdo
E/S internas
  • 1 x cabeçalho de bloco de 2x5 pinos para RS232
  • 1 x slot mini PCIe com suporte SIM no painel frontal (Suporta WiFi/BT/LTE ou módulo de barramento CAN)
  • Total 3 x M.2 slots:
    • 1 x 2230 E-key slot (PCIe x1 & USB2.0)
    • 1 x 3042/3052 B-Key (USB3.0 & PCIex1) com slots SIM duplos no painel frontal
    • 1 x 2242/2280 M-Key-slot (PCIe gen3 x4 & SATA) suportando memória Intel® Optane (Ambos do M10 e H10) e NVMe
Arrefecimento
  • Arrefecimento passivo por predefinição
  • Arrefecimento por ventoinha opcional mediante pedido
Segurança
  • Suporta dTPM2.0 por defeito (desativado por definição da BIOS)
  • Opcionalmente suporta fTPM2.0
Monitor de Hardware
  • Suporta acelerómetro femto de 3 eixos
  • Escala de ±2g/±4g/±8g/±16g selecionável pelo utilizador
  • Suporta deteção de orientação 6D/4D, deteção de queda livre, deteção de movimento e de sono para despertar e voltar a dormir
Energia
  • Conector 3W3 de 3 pinos
  • Gama ampla de 9~50VDC com gestão de energia (atraso de ligar/desligar) e ignição
Suporte de SO
  • Windows 10 IoT Enterprise RS5
  • Windows 11 IoT Enterprise LTSC SW
  • Ubuntu Linux 20.04
Ambiente
  • Temperatura de Funcionamento: -20°C a 60°C (sem turbo boost e sem estrangulamento esperado)
  • Temperatura de Armazenamento: -40°C a 85°C
  • Umidade Relativa: 10% a 95% (sem condensação)
Mecanismo
  • Construção: Metal + Alumínio
  • Montagem: Montagem na parede
  • Dimensões (L x A x P): 346mm x 87,55 mm x 221mm
  • Peso: 6,95 Kg
  • Cor: Preto e Prata
Padrões e Certificações
  • Choque: MIL-STD-810G Método 516.6, Procedimento 1, OP:10G 11ms, Non-OP: 40G 11ms (Teste por SSD, HDD não é suportado)
  • Vibração: MIL-STD-810G Método 514.6C-3, Categoria 4 Veículo com rodas composto Tabela 514.6C-VI
  • Certificações: FCC, E-Mark
Lista de Embalagem
  • 1 Unidade de sistema VC500-CMS-MXM
  • 1 Conector de alimentação
  • 1 Suporte de montagem
  • 1 Cabo adaptador 3W3
País de Origem
  • Taiwan
Informações de encomenda
  • VC500-CMS-MXM-10G-Q: Chipset Intel® Q470E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, 1 slot MXM, Alimentação: conetor 3pin 3W3
  • VC500-CMS-MXM-POE-Q: Chipset Intel® Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, 1 ranhura MXM, Alimentação: conetor 3pin 3W3
  • VC500-CMS-A1000-POE-Q-i70: Intel® Core™ i7-10700TE, Chipset Intel® Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, 1 ranhura MXM-A1000, Alimentação: conetor 3pin 3W3
Itens opcionais
  • SD de 2,5": 1TB/512GB/256GB/128GB MLC, -40 a 85°C, RoHS
  • SD SATA M.2: 64GB/128GB/256GB/512GB, SSD M.2 2280, Chave SATA3 B+M, MLC, Temp. ampla
  • Memória: 4GB/8GB DDR4 2666Mhz SO-DIMM, -40 a 85°C
  • Kit de módulo WiFi/BT: Módulo WiFi/Bluetooth AP12356, antena *2, cabos SMA de 200 mm*2, suporte Mini PCIe, parafusos
  • Kit de módulo LTE: Módulo miniPCIe Quectel EG25GGB CAT4, antena*2, cabos SMA de 300mm*2
  • Kit de módulo 5G: Módulo SIM8202G-M2 M.2, antena*4, cabos SMA de 184 mm *4
  • Cabo M12: cabo M12 de 8 pinos codificado em X para cabo PoE RJ45
  • Módulo de barramento CAN: MPE-CAN2 MiniPCIe Full CAN Module Card Assembly
  • Cabo do interrutor de alimentação: 3W3 para bloco de terminais 2*4P/4.2mm, L=250 & 300mm com botão de interrutor de ignição
  • Adaptador de energia: 330W, GST360A, Entrada: 85~264V, Saída: 12V/27.5A, 220x95x46mm, L=1000mm, C8P, LV6, 62368-1, GST360A12-C8P(MEAN WELL)RoHS
Especificações técnicas (resumo)
  • Processador: Intel® Xeon/Core™/Pentium/Celeron de 10ª geração, LGA 1200
  • Chipset: Intel® Q470E/W480E
  • Memória: Até 64GB DDR4, suporte ECC (apenas Xeon)
  • Armazenamento: 2 x 2,5" SATA, 1 x M.2 2280 M Key
  • Expansão: 1 x miniPCIe, 4 x ranhuras M.2
  • Display: 4 x DP (MXM), 1 x HDMI/2 x DP++ (CPU)
  • Ethernet: 4 x PoE ou 2 x 10G SFP+
  • Temperatura de funcionamento: -20°C a 60°C
  • Certificações: FCC, E-Mark
  • Dimensões: 346mm x 87,55 mm x 221mm
  • Peso: 6,95 Kg

---
