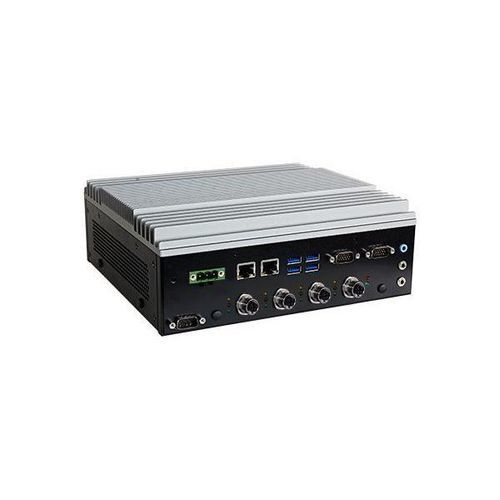

Computador de expansão VC500-CMS

de paredeembutidoIntel® Core™ de 10ª geração

Visão geral do produto

• Sistema de bordo sem ventoinha de alto desempenho
• Suporta processadores Intel® Xeon/Core™/Pentium/Celeron de 10ª geração
• 4 x PoE ou 2 x portas 10G SFP+
• 1 miniPCIe e 4 ranhuras M.2 para módulos CAN bus/LTE/5G/WiFi/Armazenamento
• 2KV Isolated 16bits DIO ports
• Suporta módulo M.2 B key 3042/3052 5G-NR com dual SIM
• Suporte de gestão de OOB a pedido
• 15-Year CPU Life Cycle Support Until Q1' 34 (Based on Intel IOTG Roadmap)

Caraterísticas-chave

• Temperatura de funcionamento: -20~70°C
• Design sem ventoinha
• Mini PCIe
• Múltipla expansão
• Suporte de ciclo de vida de CPU de 15 anos
• DDR4
• Triplo ecrã independente
• Tensão de funcionamento: 9~48V DC-in

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC
• Certificação UKCA
• Certificação E-Mark (E24)

Especificações Técnicas

• Processador: Processadores Intel® Xeon/Core™/Pentium/Celeron de 10ª geração, soquete LGA 1200. As opções incluem Xeon-1270TE, Core™ i9-10900TE, i7-10700TE, i5-10500TE, i3-10100TE, Pentium® G6400TE, Celeron® G5900TE.
• Chipset: Chipset Intel® Q470E, W480E ou H420E, dependendo do modelo.
• Memória: Ranhuras SO-DIMM duplas (tipo horizontal) com suporte anti-vibração. SDRAM DDR4 2933/2666/2400/2133 de canal duplo, até 64 GB. Suporte ECC apenas para o processador Xeon-1270TE.
• BIOS: AMI SPI 256Mbit
• Gráficos: Gráficos Intel® UHD 630 (processador integrado). Caraterísticas: OpenGL 4.5, DirectX 12, OpenCL 2.1. Decodificação HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9. Codificação HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9. Ecrã: Suporte DP++/DP 1.4, resolução até 4096x2304 @60Hz para DP, 1 x HDMI com orifício de bloqueio, 2 x portas DP com orifício de bloqueio. Ecrãs triplos: 1 HDMI + 2 DP++.
• Armazenamento: Externo: 2 x compartimentos de unidade SATA de 2,5" permutáveis com bloqueio no painel traseiro, Suporta RAID 0/1. Interno: 1 x slot M.2 2280 M Key, suporta dispositivos 2242, 2260 e 2280 e SSD NVME, sinal PCIe x4 e SATA, suporta função de inicialização.
• Áudio: Realtek ALC888. Interface: 1 x Mic-in e 1 x Line-in (frontal), 1 x Line-out, 1 x Mic-in e 1 x Line-in com tomadas de áudio de 3,5 mm (E/S frontal).
• Ethernet: 1 x Intel® i219LM com suporte iAMT11.0 (apenas Core i7/i5), 1 x Intel® i210IT. E/S frontais: 2 portas RJ45 GbE.
• Indicadores LED: 1 x atividade de armazenamento (vermelho), 1 x estado de alimentação (amarelo), 2 x finalidade geral programável (verde, azul).
• E/S frontais: Ethernet: 2 portas RJ45 GbE. Seriais: 1 x portas DB-9 RS232 (COM 5). USB: 4 x USB 3.1 Gen2 (Q470E/W480E), 2 x USB 3.1 Gen2 (H420E). Áudio: 1 x Saída de linha, 1 x Entrada de microfone e 1 x Entrada de linha com conectores de áudio de 3,5 mm. DIO: 2 x porta DIO isolada por 2 conectores fêmea DB-15 (Q470E/W480E), suporta DI de 8 bits e DO de 8 bits com isolamento de 2KV. Antena: 2 x orifícios para antena. Entrada DC: conector de bloco de terminais de 3 pinos. OOB: Porta RJ45 opcional para gestão OOB. PoE/10G: 4x portas PoE 802.11af em conectores RJ45 ou M12 codificados em X, máx. 15,4W (lado PSE) ou 2x portas de fibra 10G em gaiola SFP+ com base no controlador Ethernet Intel X710-BM2 (Q470E/W480E).
• E/S traseiras: Seriais: 4 x portas DB-9 RS232/422/485 por seleção da BIOS (COM 1/2/3/4). USB: 4 x USB 3.1 Gen2. Ecrã: 2 x portas DP++, 1 x porta HDMI. Botões: 1 x botão de alimentação, 1 x botão de reinicialização. Interruptor: Interruptor remoto de 2 pinos. Antena: 2 x orifícios para a antena. SIM: 3 x ranhuras SIM acessíveis com suporte de cobertura. CANBus: 2 x portas DB-9 para CAN bus (opcional).
• Side I/O: Antenna Hole: 2 x orifícios de antena no lado direito, 2 x orifícios de antena no lado esquerdo.
• Internal I/O: Serial: 1 x cabeçalho de bloco de 2x5 pinos para RS232. Mini PCIe: 1 x slot mini PCIe com suporte SIM no painel frontal, suporta WiFi / BT / LTE ou módulo de barramento CAN. M.2: Total de 3 x M.2 (1 x 2230 E-key slot (PCIe x1 e USB2.0), 1 x 3042/3052 B-key (USB3.0 e PCIex1) com slots SIM duplos no painel frontal, 1 x 2242/2280 M-Key-slot (PCIe gen3 x4 e SATA) com suporte para memória Intel® Optane e NVMe).
• Arrefecimento: Arrefecimento passivo (sem ventoinha)
• Segurança: Suporta dTPM2.0 por padrão (desabilitado pela configuração do BIOS), fTPM2.0 opcional suportado (Q470E / W480E).
• Monitor de hardware: Suporta acelerômetro femto de 3 eixos, escala selecionável pelo usuário ± 2g / ± 4g / ± 8g / ± 16g, suporta deteção de orientação 6D / 4D, deteção de queda livre, deteção de movimento e dormir para acordar e retornar para dormir.
• Power: Tipo: conector 3W3 de 3 pinos (Q470E/W480E), bloco de terminais de 3 pinos (H420E). Alimentação: Ampla faixa de 9 ~ 50VDC com gerenciamento de energia (atraso de ligar / desligar) e ignição.
• Suporte a SO: Microsoft: Windows 10 IoT Enterprise RS5, Windows 11 IoT Enterprise LTSC SW. Linux: Ubuntu Linux 20.04.
• Ambiente: Temperatura de operação: -20°C a 70°C (sem turbo boost e estrangulamento é esperado). Temperatura de armazenamento: -40°C a 85°C. Humidade relativa: 10% a 95% (sem condensação).
• Mecanismo: Construção: Metal + Alumínio. Montagem: Montagem na parede. Dimensões (L x A x P): 235 x 87,5 x 221 mm (excluindo o suporte de montagem). Peso: 5,5 kg. Cor: Preto e Prata.
• Padrões e Certificações: Choque: MIL-STD-810G Método 516.6, Procedimento 1, OP: 10G 11ms, Não OP: 40G 11ms (Testado por SSD, HDD não é suportado). Vibração: MIL-STD-810G Método 514.6C-3, Categoria 4 Veículo com rodas composto Tabela 514.6C-VI. Certificações: FCC, E-Mark (E24), CE, RoHS, UKCA.
• Lista de Embalagem: 1 unidade de sistema VC500-CMS, 1 conetor de alimentação, 1 suporte de montagem, 1 cabo adaptador 3W3.
• País de Origem: Taiwan

Informações de encomenda Nome do modelo | Número da peça | Descrição VC500-CMS-POEM12-Q | 750-VC50000-000G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (M12) POE, Alimentação: conetor 3W3 de 3 pinos VC500-CMS-10G-Q | 750-VC50000-100G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, Alimentação: conetor 3W3 de 3 pinos VC500-CMS-POE-Q | 750-VC50000-210G | Q470E, 8 USB 3.1, 1 DI, 1 DO, 4 (RJ45) POE, Alimentação: Conector 3W3 de 3 pinos VC500-CMS-H | 750-VC50000-310G | H420E, 6 USB 3.1, Alimentação: bloco de terminais de 3 pinos VC500-CMS-10G-W-X127 | 750-VC50000-600G | Xeon-1270TE, W480E, 8 USB 3.1, 1 DI, 1 DO, 2 10GLAN, Alimentação: bloco de terminais de 3 pinos VC500-CMS-Q | 750-VC50000-700G | Q470E, 8 USB 3.1, 1 DI, 1 DO, Alimentação: bloco de terminais de 3 pinos Itens opcionais 2.sSD de 5", SSD M.2 SATA, memória, kit de módulo WiFi/BT, kit de módulo LTE, kit de módulo 5G, cabo M12, módulo de barramento CAN, cabo do interrutor de alimentação, adaptador de alimentação Caraterísticas / Especificações Técnicas

• Sistema de bordo sem ventoinha
• Suporte Intel® Xeon/Core™/Pentium/Celeron de 10ª Geração
• DDR4 até 64GB
• Múltiplas opções PoE/10G SFP+
• Suporte amplo de temperatura e tensão
• Múltiplas ranhuras de expansão (miniPCIe, M.2)
• Três ecrãs independentes
• Certificações abrangentes (RoHS, CE, FCC, UKCA, E-Mark)
• Suporte de ciclo de vida longo
