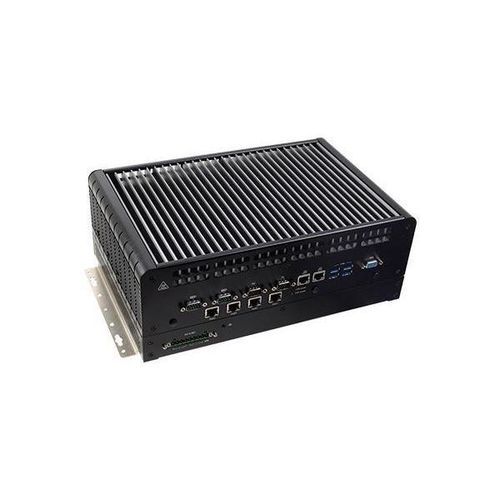

Computador de expansão VC300-CS

IAembutidode parede

Visão geral do produto

• O VC300-CS da DFI é um computador de bordo sem ventoinha e habilitado para IA, alimentado por processadores Intel® Core™ de 9/8ª geração e integrado com o módulo NVIDIA MXM para processamento gráfico acelerado para visão de IA e aprendizado de máquina.
• A capacidade 5G permite comunicação e resposta em tempo real no limite, suportando assistência avançada ao motorista, previsões de risco, vigilância a bordo e conforto e segurança dos passageiros em ecossistemas de transporte inteligentes.

Caraterísticas principais

• Processadores Intel® Core™ de 8ª/9ª geração
• 4 x 802.3af portas PoE
• Acelerada por IA: módulo GPU MXM de até 150W suportado
• Múltiplos slots de expansão para celular 5G suportados
• Temperatura de operação estendida: -20°C a 70°C
• Suporte de ciclo de vida de CPU de 15 anos até Q1' 34 (com base no roteiro IOTG da Intel)

Certificações

• Certificação RoHS
• Certificação CE
• Certificação FCC
• Certificação UKCA
• Certificação E-Mark (E24)

Aplicações

• Autocarro interurbano elétrico
• Veículos autónomos
• MaaS (Mobility as a Service)
• Gestão de frotas
• Robotáxi
• Vigilância ferroviária por IA
• Sistemas sem condutor e Autopilot
• Monitorização de vias

Especificações detalhadas Sistema Processador: Processadores Intel® Core™ de 8ª/9ª geração, LGA 1151 - Intel® Core™ i7-9700TE 8C/8T 1.8GHz 12MB cache, TDP 35W com Q370PCH - Intel® Core™ i7-8700T 6C/12T 2,4GHz 12MB cache, TDP 35W com Q370PCH - Intel® Core™ i7-9700E 8C/8T 2,6GHz 12MB cache, TDP 65W com Q370PCH - Intel® Core™ i5-9500TE 6C/6T 2,2GHz 9MB cache, TDP 35W com Q370PCH (Outras CPU suportadas mediante pedido) Chipset: Chipset Intel® Q370 Memória: DDR4 2666/2400 MHz de canal duplo por SODIMMs até 64GB BIOS: AMI SPI 128Mbit Gráficos Controlador: Gráficos HD Intel® Ecrã:

• 1 x VGA (conetor DB-15), até 1920x1200@60Hz
• 1 x HDMI (com fecho de rosca), até 4096x2160@24Hz
• 1 x DP++ (conetor de porta de visualização padrão tipo DIP com fecho de rosca), até 4096x2304@60Hz
• Suporte para tecnologia NVIDIA Optimus

Acelerador de IA Interface: MXM Tipo A, B, C em x16 PCIe 3.0 Controlador: Série Nvidia Quadro embedded/ Geforce Armazenamento Externo: 2 x compartimentos de armazenamento de 2,5" permutáveis com bloqueio (suporta dispositivos SSD de 7 mm) Interno: 1 x chave M.2 2280 M suporta SSD SATA Expansão Interface:

• 1 x Mini PCIe de meio tamanho para módulos WiFi/BT, com sinal PCIe x1 e USB
• 2 x Mini PCIe de tamanho normal suportam PCIe x1, sinal USB 2.0 com tomada para cartão SIM de cada
• 1 x M.2 B suporta dispositivos 3042, 3052 ou módulo 5G em sinal PCIe x1, USB2.0, USB3.0 com suporte de slot para cartão SIM (o cartão SIM pode ser acessível externamente)
• 1 x chave M.2 2280 M suporta dispositivos 2242, 2260 e 2280 (sinal PCIe x4 e SATA, suporta função de inicialização)

Áudio Codec de áudio: Realtek ALC888 Interface: 1 x Mic-in, 1 x Line-out Ethernet Controlador:

• 5 x Intel® I210IT NIC (10/100/1000Mbps)
• 1 x Intel® I219LM com iAMT11.0 PCIe (10/100/1000Mbps) (apenas Core i7/i5 suporta iAMT)

Indicadores LED 1 x LED de alimentação (verde) 5 x LED de armazenamento (vermelho) 4 x LED PoE E/S frontal PoE: 4 portas PoE com conectores RJ45 ou M12 codificados em X (802.3af, lado PSE máximo de 15,4 W, NÃO suporta Wake on Lan) Ethernet: 2 x GbE (RJ-45) suportam Wake on Lan Série: 2 x RS-232/422/485 completos de alta velocidade (DB-9), 2 x RS-232/422/485 (cabeças de pinos) USB: 4 x USB 3.0 (tipo A) Ecrã: 1 x saída de ecrã VGA por conetor DB-15 DIO: 1 x porta DI isolada de 8 bits por conetor DB-9, 1 x porta DO isolada de 8 bits por conetor DB-9, isolamento de 2KV Entrada de alimentação: 1 x bloco de terminais de 9 pinos de 5,0 mm E/S traseira USB: 2 x USB 2.0 (tipo A) Ecrã: 1 x HDMI, 1 x DP++ Áudio: 1 x entrada de microfone, 1 x saída de linha (por tomada telefónica 3,5 mm 3P) Botões: 1 x botão de alimentação, 1 x botão de reinicialização Antena: 7 x orifício para antena do tipo SMA para GNSS, WWAN/LTE MIMO, WLAN/ BT MIMO, 5G SIM: 3 tomadas SIM (acessíveis externamente com tampa) Temporizador Watchdog Reinicialização do sistema, programável via software de 1 a 255 segundos Segurança TPM 2.0 Energia Tipo: +12VDC (9~36V), +24VDC(14.4~33.6), compatível com eMark com função de ignição de energia, proteção de polaridade inversa Conector: Bloco de terminais de 9 pinos de 5,0 mm Suporte de SO Microsoft: Windows 10 IoT Enterprise 64 Bit Linux: Ubuntu 18.04 Ambiente Temperatura de funcionamento:

• -20°C a 70°C com CPU+GPU<100W sem ventoinha
• -20°C a 60°C com CPU+GPU<160W sem ventoinha
• -20°C a 70°C com CPU+GPU<190W com ventoinha ativa
• A estrangulamento da CPU a altas temperaturas é aceitável

Temperatura de armazenamento: -40°C a 85°C Humidade relativa: 10% a 90% (sem condensação) Mecanismo Construção: Metal + Alumínio Montagem: Montagem na parede Dimensões (L x A x P): 340.5 x 132 x 223 mm (3U de altura, excluindo o pé de borracha) Peso: 9,85 kg Padrões e certificações Choque: MIL-STD-810G Método 516.6, Procedimento 1, OP:10G 11ms, Não-OP: 40G 11ms (Teste por SSD, HDD não é suportado) Vibração: MIL-STD-810G Método 514.6C-3, Categoria 4 Veículo composto com rodas Tabela 514.6C-VI Certificações: CE, FCC, UKCA, RoHS, E-Mark Lista de embalagem 1 unidade de sistema VC300-CS 1 Conector de alimentação 1 Suporte de montagem País de origem Taiwan Itens opcionais

• SD de 2,5": 1TB, 512GB, 256GB, 128GB (SATA SSD, -40 a 85°C, RoHS)
• M.2 SATA SSD: 64GB, 128GB, 256GB, 512GB (M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.)
• Memória: 8GB/4GB DDR4 2666Mhz SO-DIMM
• Kit de módulo WiFi/BT
• Kit de módulo LTE
• Kit de módulo 5G
• Cabo M12
• Módulo de barramento CAN

Tags

• Edge AI Computing
• Certificação E-Mark (E24)
• MXM
• IoT
• Intel
• 5G
• PoE
• CAN-Bus
• Mini PCIe
• PCIe x16
• Windows
• VGA
• Múltipla Expansão
• DDR4
• Certificação RoHS
• Certificação CE
• Certificação FCC
• In-Vehicle
• Alto Desempenho
• Certificação UKCA

Especificações técnicas (resumo)

• Processador: Intel® Core™ de 8ª/9ª geração (LGA 1151)
• Chipset: Intel® Q370
• Memória: Até 64GB DDR4
• Armazenamento: 2 x baías de 2,5", 1 x chave M.2 2280 M
• Expansão: 3 x Mini PCIe, 2 x M.2
• Display: VGA, HDMI, DP++
• Ethernet: 5 x Intel® I210IT, 1 x Intel® I219LM
• PoE: 4 x 802.3af
• Temperatura de funcionamento: -20°C a 70°C
• Certificações: CE, FCC, UKCA, RoHS, E-Mark
