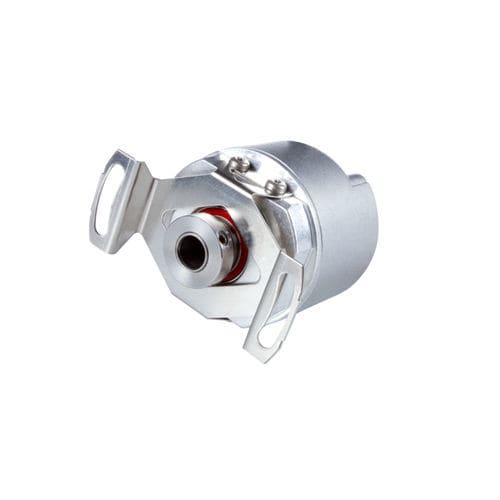

Encoder rotativo incremental ERN 1000

de eixo oco não passante5 Vcc4,5 Vcc

Codificadores rotativos incrementais com rolamento integrado Elevada tolerância axial de até ±0,5 mm Eixo oco cego Precisão de posicionamento de até ±18" Interfaces: 1 VPP, TTL e HTLs Diâmetro da caixa ≈ 35 mm Acoplamento direto do eixo O eixo oco do codificador permite o seu acoplamento direto ao eixo correspondente. Não é necessário qualquer acoplamento adicional do rotor. A elevada rigidez permite larguras de banda mais elevadas no circuito de controlo, reduzindo significativamente a imprecisão e a complexidade da instalação. Posicionamento preciso Os codificadores rotativos com rolamento e acoplamento do estator garantem uma precisão consistentemente elevada. Graças a componentes combinados de forma ideal, são alcançadas precisões do sistema de até ±18 segundos de arco. Acoplamento flexível O acoplamento do estator compensa a folga entre o motor e o codificador rotativo, corrigindo assim a imprecisão. É possível compensar de forma fiável até ±0,5 mm de inclinação e folga axial. O acoplamento do estator também facilita a montagem numa superfície plana. Design compacto Os codificadores rotativos desta série apresentam elevada robustez e fiabilidade num design compacto com um diâmetro exterior de apenas 35 mm. A sua pequena pegada torna-os ideais para espaços de instalação muito reduzidos.
