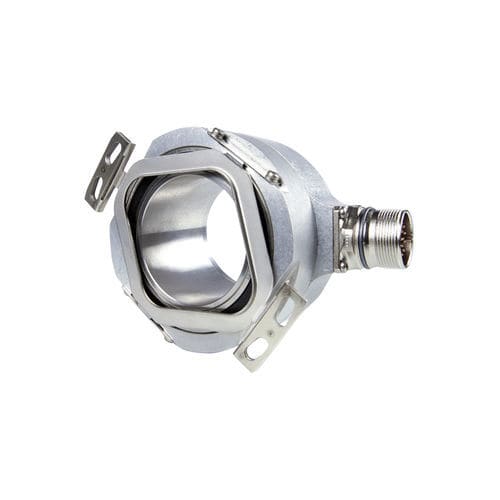

Encoder rotativo absoluto ECN 100

de eixo oco9 Vcc12 Vcc

Codificadores rotativos absolutos com rolamento integrado Tolerância axial muito elevada, até ±1,5 mm Precisão de posicionamento muito elevada, até ±20" 33 554 432 posições/revolução Interface: EnDat Posicionamento preciso Os codificadores rotativos com rolamento e acoplamento do estator garantem uma precisão consistentemente elevada. Graças a componentes perfeitamente compatíveis, são alcançadas precisões do sistema de até ±20 segundos de arco. Acoplamento direto do eixo O eixo oco do codificador permite o seu acoplamento direto ao eixo correspondente. Não é necessário qualquer acoplamento adicional do rotor. A elevada rigidez permite larguras de banda mais elevadas no circuito de controlo, reduzindo significativamente a imprecisão e a complexidade da instalação. Acoplamento flexível O acoplamento do estator compensa a folga entre o motor e o codificador rotativo, corrigindo assim a imprecisão. É possível compensar de forma fiável até ±1,5 mm de inclinação e folga axial. O acoplamento do estator também facilita a montagem em superfícies planas. Padrão comprovado Os encoders rotativos desta série apresentam elevada fiabilidade e tecnologia aperfeiçoada num design robusto. Há décadas que têm vindo a provar o seu valor em todo o mundo, em grande número, em elevadores, máquinas de impressão e máquinas-ferramentas.
