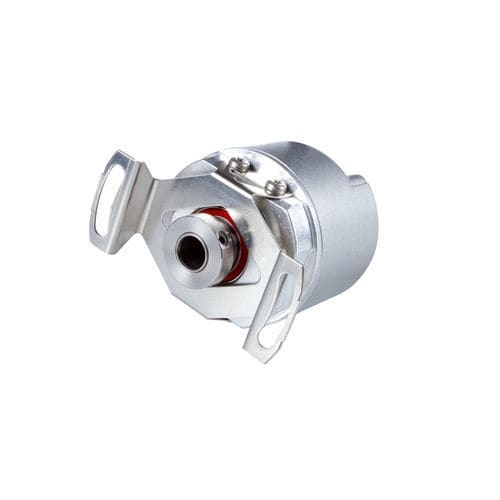

Encoder rotativo absoluto ECN 1000

23 bitsmultivoltade eixo oco

Codificadores rotativos absolutos com rolamento integrado Elevada tolerância axial de até ±0,5 mm Eixo oco cego com Ø 6 mm Precisão de posicionamento de até ±60" 8 388 608 posições/revolução Funcionalidade multivolta para até 4 096 voltas Temperatura máxima de funcionamento: 100 °C Interfaces: EnDat e DRIVE-CLiQ Acoplamento direto do eixo O eixo oco do codificador permite o seu acoplamento ao eixo correspondente. Não é necessário qualquer acoplamento adicional do rotor. A elevada rigidez permite larguras de banda mais elevadas no circuito de controlo, reduzindo significativamente a imprecisão e a complexidade da instalação. Posicionamento preciso Os codificadores rotativos com rolamento e acoplamento do estator garantem uma precisão consistentemente elevada. Graças a componentes perfeitamente adaptados, são alcançadas precisões do sistema de até ±60 segundos de arco. Acoplamento flexível O acoplamento do estator compensa a folga entre o motor e o codificador rotativo, corrigindo assim a imprecisão. É possível compensar de forma fiável até ±0,5 mm de inclinação e folga axial. O acoplamento do estator também facilita a montagem em superfícies planas. Design compacto Os codificadores rotativos desta série apresentam elevada robustez e fiabilidade num design muito compacto, com um diâmetro exterior de apenas 35 mm. A sua pequena pegada torna-os ideais para espaços de instalação muito reduzidos.
