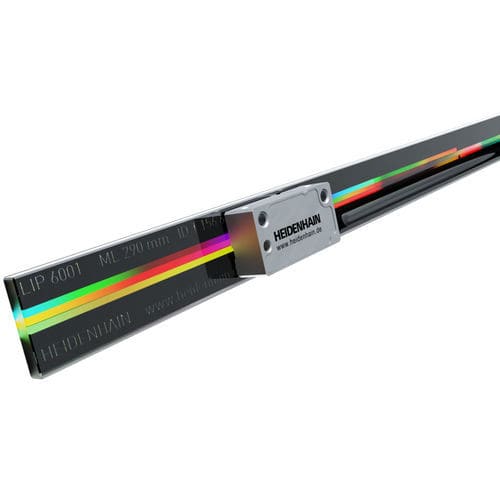

Encoder rotativo incremental LIP 6000

ópticoabertocom saída digital

Codificador linear incremental com precisão muito elevada Para eixos lineares de alta precisão com comprimento até 3040 mm Passo de medição muito pequeno (<1 nm) Alta velocidade e estabilidade de posição Detecção de posição através de interruptor de fim de curso e via de referência Design compacto para espaços de instalação limitados Interfaces: 1 VPP, TTL Digitalização de alta precisão Os codificadores lineares expostos LIP utilizam digitalização interferencial. O seu padrão de medição é uma grelha de fase num suporte de graduação em vitrocerâmica. Estes codificadores lineares apresentam passos de medição extremamente pequenos e uma precisão excecional. Qualidade de sinal fiável O ASIC HSP 1.0 desenvolvido pela HEIDENHAIN garante uma qualidade de sinal de digitalização consistentemente elevada. O ASIC compensa uma queda na amplitude do sinal aumentando a corrente do LED, mantendo assim a forma ideal do sinal em caso de contaminação. O ruído é também mantido uniformemente baixo. Fácil instalação Períodos de sinal curtos exigem normalmente tolerâncias de montagem muito estreitas para a distância entre a cabeça de leitura e o padrão de medição. Para facilitar a instalação, os codificadores lineares expostos da HEIDENHAIN apresentam amplas tolerâncias de montagem com efeito mínimo na qualidade do sinal de saída. Versatilidade de aplicação A elevada densidade de integração torna estes codificadores muito compactos e leves. Uma variedade de opções de montagem permite a sua utilização em diferentes aplicações. O seu padrão de medição pode ser fixado com adesivo ou por fixação por grampo, e as cabeças de leitura podem ser selecionadas com saída de cabo do lado esquerdo ou direito. Referenciamento rápido A funcionalidade de retorno ao ponto de referência integrada permite a deteção da posição e um referenciamento mais rápido do sistema, proporcionando uma vantagem clara para eixos com percursos de deslocamento longos.
