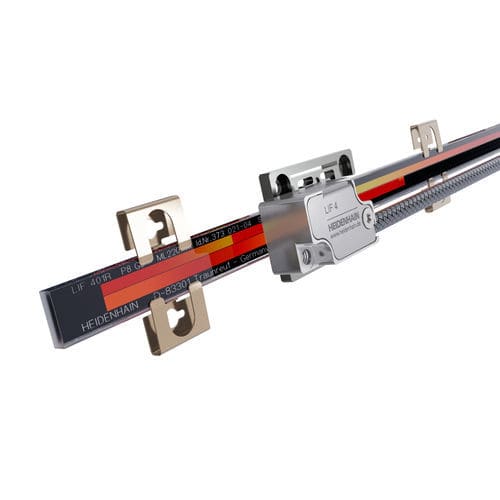

Encoder linear incremental LIF 400 V

ópticodigitalsenoidal

Codificador linear incremental para aplicações de vácuo Para eixos lineares de alta precisão com comprimento até 1640 mm Passo de medição muito pequeno (<2 nm) Detecção de posição através de uma via de referência com interruptores de fim de curso Interfaces: 1 VPP, TTL Placas de circuito impresso, revestimentos e adesivos adequados para ambiente de vácuo, para redução da desgaseificação Cavidades ventiladas para um bombeamento mais rápido Estabilidade térmica para altas temperaturas de cozedura Materiais não ferromagnéticos, para elevada fiabilidade do processo Submetidos a cozedura antes da embalagem, para elevada limpeza Fácil instalação Períodos de sinal curtos exigem normalmente tolerâncias muito apertadas na distância entre a cabeça de leitura e o padrão de medição. No entanto, os codificadores lineares expostos da HEIDENHAIN oferecem amplas tolerâncias de montagem para facilitar a instalação. Dentro destas amplas tolerâncias, a qualidade dos sinais de saída é praticamente inalterada. Digitalização de alta precisão Os codificadores lineares LIF 400 V utilizam tecnologia de digitalização interferencial para ler uma grelha de fase. O resultado são passos de medição extremamente pequenos e elevada precisão. Além disso, a sua cabeça de digitalização não aquece significativamente durante o funcionamento, evitando assim erros relacionados com a temperatura. Qualidade de sinal consistentemente elevada O ASIC HSP 1.0 desenvolvido pela HEIDENHAIN garante uma elevada qualidade do sinal de digitalização. Se a amplitude do sinal diminuir, o ASIC aumenta a corrente do LED, mantendo assim a forma ideal do sinal apesar da contaminação e mantendo a componente de ruído baixa. Referenciamento rápido Uma função de homing integrada permite a deteção da posição e, consequentemente, um referenciamento mais rápido do sistema. Isto constitui uma vantagem clara em eixos longos. Estes codificadores dispõem também de uma função de limite integrada,
