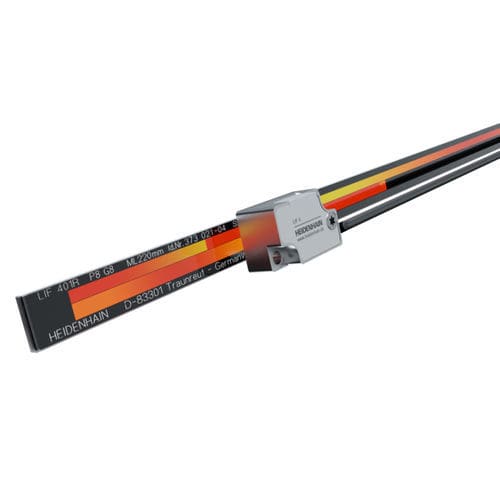

Encoder linear incremental LIF 400

ópticoabertocom saída digital

Codificadores lineares incrementais com precisão muito elevada Para eixos lineares de alta precisão com comprimento até 1640 mm Comprimentos de medição maiores para o LIF 100, a pedido Passo de medição muito pequeno (<2 nm) Resistentes à contaminação Versões para alto vácuo disponíveis Detecção de posição através de interruptor de fim de curso e pista de referência Interfaces: 1 VPP, TTL Fácil montagem Os períodos de sinal curtos exigem normalmente tolerâncias de montagem muito estreitas para a distância entre a cabeça de leitura e o padrão de medição. Para facilitar a instalação, os codificadores lineares expostos da HEIDENHAIN apresentam amplas tolerâncias de montagem com efeito mínimo na qualidade do sinal de saída. Digitalização de alta precisão Os codificadores lineares LIF 400 utilizam digitalização interferencial numa grelha de fase. Apresentam passos de medição muito pequenos combinados com uma precisão extremamente elevada. Os erros relacionados com a temperatura são evitados graças às propriedades de baixo aquecimento da cabeça de digitalização. Qualidade de sinal consistentemente elevada O ASIC HSP 1.0 desenvolvido pela HEIDENHAIN garante uma qualidade de sinal de digitalização consistentemente elevada. O ASIC compensa uma queda na amplitude do sinal aumentando a corrente do LED, mantendo assim a forma ideal do sinal em caso de contaminação. O ruído é também mantido uniformemente baixo. Versatilidade de aplicação Graças ao seu vasto leque de funcionalidades, os codificadores LIF 400 podem ser utilizados de forma universal. A elevada densidade de integração torna-os muito leves e compactos. A montagem adesiva do padrão de medição é particularmente prática. Referenciamento rápido A funcionalidade de homing integrada permite a deteção da posição e, consequentemente, um referenciamento mais rápido do sistema, proporcionando uma vantagem clara para eixos com percursos longos.
