Junta rotativa para gás TF-07922
2 passagenspara mesa rotativapara máquina-ferramenta

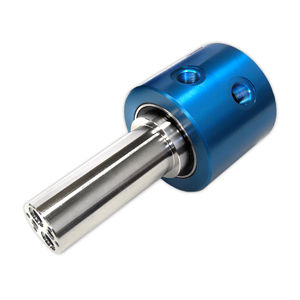

Junta rotativa para gás - TF-07922 - DSTI - Dynamic Sealing Technologies - 2 passagens / para mesa rotativa / para máquina-ferramenta
Junta rotativa para gás - TF-07922 - DSTI - Dynamic Sealing Technologies - 2 passagens / para mesa rotativa / para máquina-ferramenta
Guardar nos favoritos
Comparar
Mais informações no site da DSTI - Dynamic Sealing Technologies

Características

Fluido
para gás
Número de passagens
2 passagens
Aplicações
para máquina-ferramenta, para automatismo, para mesa rotativa
Material
de alumínio
Outras características
sob medida, para montagem em eixo
Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 10 rpm
(62,83 rad.min-1)

Pressão

MÍN: 0 bar
(0 psi)

MÁX: 7 bar
(102 psi)

Tamanho nominal

9,5 mm
(0,374 in)

Descrição

Visão geral
Unidade rotativa personalizada de 2 passagens em alumínio, projetada para aplicações em mesas rotativas. Inclui uma extensão de eixo especializada para montagem e um anel deslizante elétrico (slip ring) integrado para transferência de dados. Indicada para gases em ambientes industriais internos, especialmente automação de fábricas e máquinas-ferramenta.

Especificações técnicas
  • Número de passagens: 2
  • Tamanho da passagem: 0.375" (9,5 mm)
  • Meio: Gás
  • Material: Alumínio
  • Pressão máxima: 100 PSI (7 BAR)
  • Velocidade máxima: 10 RPM
  • Furo passante: Nenhum
  • Diâmetro externo: 3.437" (87,3 mm)
  • Comprimento: 7.220" (183,4 mm)
  • Ambiente: Interior
  • Indústrias típicas: Automação de fábricas; Máquina-ferramenta


Aplicações
  • Mesas rotativas em centros de usinagem e unidades de indexação
  • Sistemas de transferência e conjuntos rotativos que exigem fornecimento de gás
  • Sistemas que necessitam de transmissão de dados através de interfaces rotativas


Opções e recursos
  • Anel deslizante elétrico incluído para transferência de dados
  • Extensão de eixo especializada para montagem
  • Configuração personalizada disponível mediante solicitação
