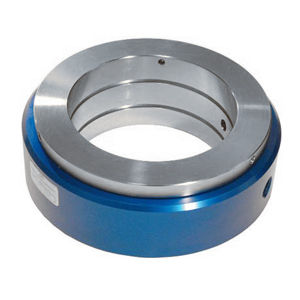

Junta rotativa para água SF-05231

para aplicações pneumáticaspara a indústria siderúrgicapara automatismo

Visão geral

União rotativa de passagem única projetada para aplicação em garra pneumática de uma enroladora. Integra um projeto especificado pelo cliente na construção existente. Projetada para baixo torque de rotação e estrutura primária leve em alumínio. Adequada para água em ambiente interno.

Indústria / Aplicação

• Automação fabril
• Produção de metais

Mídia e ambiente

• Tipo(s) de mídia: Água
• Ambiente: Uso interno

Materiais

• Alumínio (estrutura primária)
• Aço carbono / liga (componentes)

Desempenho

• Pressão máxima: 100 PSI (7 BAR)
• Velocidade máxima: 25 RPM

Passagens e dimensões

• Número de passagens: 1
• Tamanho da passagem: 0.375" (9,5 mm)
• Furo passante: 5.000" (127 mm)
• Diâmetro total: 7.750" (196,9 mm)
• Comprimento: 2.830" (71,9 mm)

Atributos relacionados ao projeto

• # de passagens: 1 Passage
• Faixa de tamanhos de passagem (relacionada): 0.375" - 0.499" (9,53 mm - 12,67 mm)
• Velocidade de rotação (relacionada): 25 - 99 RPM
• Pressão (relacionada): 0 - 199 PSI (0 - 14 BAR)
• Furo passante (relacionado): 3.0" - 5.9" (76,2 mm - 149,9 mm)

Especificações técnicas

• Modelo / ID do projeto: SF-05231
• Design: União rotativa de passagem única para garra pneumática / enroladora
• Construção: Integração especificada pelo cliente na construção existente
• Torque: Baixo torque de rotação (requisito do cliente)
• Estrutura: Leve, estrutura primária em alumínio
• Materiais: Alumínio; aço carbono / liga
• Mídia: Água
• Ambiente: Uso interno
• Pressão máxima: 100 PSI (7 BAR)
• Velocidade máxima: 25 RPM
• Número de passagens: 1
• Tamanho da passagem: 0.375" (9,5 mm)
• Furo passante: 5.000" (127 mm)
• Diâmetro total: 7.750" (196,9 mm)
• Comprimento: 2.830" (71,9 mm)
