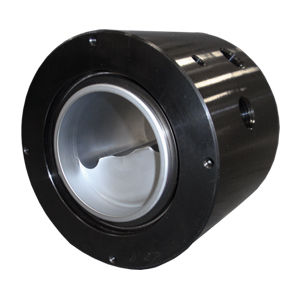

Junta rotativa para óleo FM-06303

3 passagenspara automatismoem aço-carbono

Visão geral
Unidade rotativa de 3 passagens projetada para uma aplicação de automação de fábrica. Apresenta carcaça compacta especificada pelo cliente e furo passante personalizado para minimizar o envelope de espaço.

Especificações principais

• Setor: Automação de fábrica
• Meio: Óleo
• Material: Carbono / Aço ligado
• Pressão máxima: 3.000 PSI (207 BAR)
• Número de passagens: 3
• Tamanho da passagem: 0,375" (9,5 mm)
• Furo passante: 0,250" (6,4 mm)
• Diâmetro: 3,187" (80,9 mm)
• Comprimento: 3,187" (80,9 mm)

Parâmetros de projeto relacionados (referência)

• Velocidade de rotação (relacionada): 25 - 99 RPM
• Pressão (relacionada): 200 - 6.499 PSI (14 - 448 BAR)
• Tamanho da passagem (relacionado): 0,375" - 0,499" (9,53 mm - 12,67 mm)
• Furo passante (relacionado): abaixo de 1" (25,4 mm)
• Opções (relacionadas): Anel deslizante (opção disponível)

Descrição
Unidade rotativa personalizada de 3 passagens, desenvolvida para atender às restrições de espaço e interfaces em aplicações de automação. Construção em carbono/aço ligado com furo passante reduzido para minimizar o espaço de instalação mantendo a integridade estrutural.

Especificações técnicas

• Modelo / ID do projeto: FM-06303
• Aplicação / Setor: Automação de fábrica
• Meio: Óleo
• Material: Carbono / Aço ligado
• Classificação de pressão máxima: 3.000 PSI (207 BAR)
• Número de passagens: 3
• Tamanho da passagem: 0,375" (9,5 mm)
• Furo passante: 0,250" (6,4 mm)
• Diâmetro externo: 3,187" (80,9 mm)
• Comprimento: 3,187" (80,9 mm)
• Exemplo de faixa de velocidade de rotação: 25 - 99 RPM
• Exemplo de faixa de pressão: 200 - 6.499 PSI (14 - 448 BAR)
• Exemplo de faixa de tamanhos de passagem: 0,375" - 0,499" (9,53 mm - 12,67 mm)
