Junta rotativa para fluido refrigerante BU-06124

4 passagensem aço inoxidávelsob medida

Visão geral

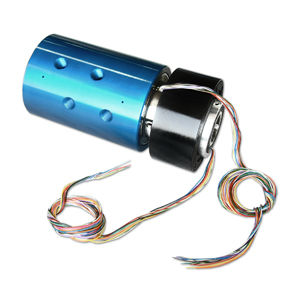

O BU-06124 é uma união rotativa de 4 passagens projetada para equipamentos de soldagem para fornecer e retornar fluido refrigerante. Monta-se no eixo do cliente por meio de uma extremidade de eixo especializada e integra um anel coletor elétrico para transferência de dados durante a rotação.

Contexto do projeto

• Indústria: Automação de fábricas
• Número de passagens: 4–5 passagens (configurada como 4 nesta unidade)
• Intervalo de tamanho de passagem: 0.250"–0.374" [6.35 mm–9.50 mm]
• Velocidade de rotação (RPM): 0–24 RPM (máx. operacional usado: 9 RPM)
• Intervalo de pressão (PSI): 0–199 PSI [0–14 BAR] (requisito do projeto)
• Mídia: Fluido refrigerante
• Material: Aço inoxidável
• Intervalo de furo passante: 1.0"–2.9" [25.4 mm–73.7 mm]
• Ambiente: Interno
• Opções: Anel coletor integrado

Especificações técnicas

• Indústria: Automação de fábricas
• Tipo de mídia: Fluido refrigerante
• Ambiente: Interno
• Material: Aço inoxidável
• Pressão máxima: 25 PSI [2 BAR]
• Velocidade máxima: 9 RPM
• Número de passagens: 4
• Tamanho da passagem: 0.250" [6.4 mm]
• Furo passante: 1.190" [30.2 mm]
• Diâmetro: 3.750" [95.3 mm]
• Comprimento: 7.935" [201.5 mm]
• Características notáveis: extremidade de eixo especializada para montagem no cliente; anel coletor elétrico integrado para transferência de dados; projetado para alimentação/retorno de fluido refrigerante em aplicações de soldagem

Aplicações e notas de instalação
Unidade destinada a máquinas de soldagem para ambientes internos que exigem entrega controlada de fluido refrigerante e transmissão de dados através de uma interface rotativa. A montagem exige correspondência das dimensões do eixo do cliente; consulte os desenhos de engenharia para o acoplamento da extremidade do eixo e as conexões elétricas do anel coletor.

Opções

• Configuração de anel coletor para canais de dados
• Opções de material e vedação disponíveis conforme requisitos do projeto
