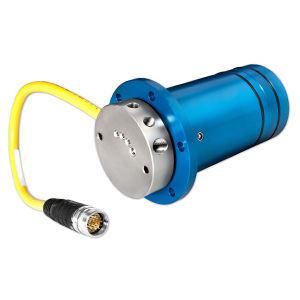

Junta rotativa hidráulica BM-12604

para óleopara gás4 passagens

Visão geral
União rotativa de 4 passagens projetada para aparafusar diretamente no sistema de indexação de um OEM, destinada a aplicações em máquinas-ferramenta. Integra um anel coletor elétrico de 18 circuitos com classificação IP68 para proteger os contactos elétricos da pulverização direta de fluido de refrigeração. Indicada para uso interno com meio gasoso.

Especificações (dados da página)

• Indústria: Máquina-ferramenta
• Tipo(s) de meio: Gás
• Ambiente: Interno
• Material: Alumínio
• Pressão máx.: Vácuo, 120 PSI [8 BAR]
• Velocidade máx.: 60 RPM
• Número de passagens: 4
• Tamanhos das passagens: 1,90" [48,3 mm], 0,250" [6,4 mm]
• Furo passante: Nenhum
• Diâmetro: 4,438" [112,7 mm]
• Comprimento: 7,060" [179,3 mm]

Projetos relacionados (resumo da página)

• Indústria: Máquina-ferramenta
• Número de passagens: 4 - 5 passagens
• Intervalos de tamanhos das passagens: 0,125" - 0,249" [3,18 mm - 6,32 mm]; 0,250" - 0,374" [6,35 mm - 9,50 mm]
• Velocidade de rotação (RPM): 25 - 99 RPM
• Pressão (PSI): Vácuo; 0 - 199 PSI [0 - 14 BAR]
• Meio: Gás
• Material: Alumínio
• Furo passante: Nenhum
• Ambiente: Interno
• Opções: Anel coletor

Características / especificações técnicas

• Modelo / Referência: BM-12604
• Configuração: união rotativa 4 passagens
• Elétrico: anel coletor elétrico de 18 circuitos incluído, grau IP68 (proteção contra pulverização direta de fluido de refrigeração)
• Compatibilidade de meios: Gás
• Pressão máxima: Vácuo até 120 PSI (aprox. 8 BAR)
• Velocidade máxima de rotação: 60 RPM (dependente da aplicação)
• Tamanhos das passagens: primário 1,90" (48,3 mm); secundário 0,250" (6,4 mm)
• Número de passagens: 4
• Furo passante: Nenhum
• Material do corpo principal: Alumínio
• Diâmetro total: 4,438" (112,7 mm)
• Comprimento total: 7,060" (179,3 mm)
• Ambiente previsto: interno / aplicações em máquinas-ferramenta
• Opções disponíveis: anel coletor (elétrico)
