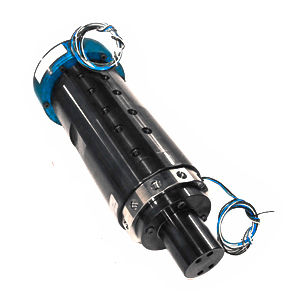

Junta rotativa para óleo NJ-06329

para gás9 passagenspara máquina-ferramenta

Visão geral
União rotativa de 9 passagens projetada para aplicação em dispositivo de indexação horizontal para fixação em máquinas-ferramenta. Conta com múltiplas passagens hidráulicas para controle independente das estações de fixação e anel deslizante elétrico integrado para transferência de dados de detecção de peças.

Detalhes chave

• Indústria: Máquina-ferramenta
• Tipo(s) de meio: Refrigerante, Gás, Óleo
• Ambiente: Interno
• Material: Carbono / Aço ligado
• Anel deslizante elétrico integrado para detecção de peça/transferência de dados
• Projetada para aplicação em dispositivo de indexação horizontal para fixação em máquinas-ferramenta

Características físicas e de fluxo

• Número de passagens: 9
• Tamanho(s) de passagem: 0.250" (6.4 mm)
• Abertura passante: 0.375" (9.5 mm)
• Diâmetro: 5.437" (138.1 mm)
• Comprimento: 16.773" (426 mm)
• Pressão máx.: 3,000 PSI (207 BAR)
• Velocidade máx.: 20 RPM

Relacionados / opções referenciadas

• Indústria relacionada: Máquina-ferramenta
• Opções relacionadas indicadas: Mecanismo de acionamento, Suporte de carga, Anel deslizante

Especificações técnicas

• Indústria: Máquina-ferramenta
• Tipo(s) de meio: Refrigerante, Gás, Óleo
• Ambiente: Interno
• Material: Carbono / Aço ligado
• Pressão máxima(s): 3,000 PSI (207 BAR)
• Velocidade máxima: 20 RPM
• Número de passagens: 9
• Tamanho(s) de passagem: 0.250" (6.4 mm)
• Abertura passante: 0.375" (9.5 mm)
• Diâmetro: 5.437" (138.1 mm)
• Comprimento: 16.773" (426 mm)
• Anel deslizante elétrico integrado para detecção de peça/transferência de dados
