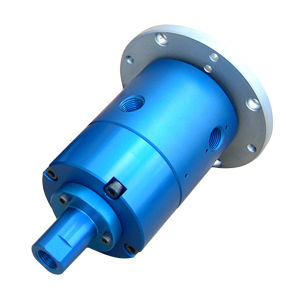

Junta rotativa para óleo HF-07013

para gás3 passagenshidráulica

Descrição
Unidade rotativa de 3 vias projetada para aplicação em mesa indexadora. Apresenta design de ajuste de precisão para substituir um suporte de rolamento interno e para converter a mesa para fixação hidráulica das peças. Indicada para meios à base de óleo em ambiente interno. Pressão máxima 5.000 PSI [345 BAR], velocidade máxima 20 RPM.

Detalhes principais

• Indústria: Máquina-ferramenta
• Tipo de meio: Óleo
• Ambiente: Interno
• Material: Aço carbono / liga
• Pressão máx.: 5.000 PSI [345 BAR]
• Velocidade máx.: 20 RPM

Dados de passagem e dimensões

• Número de passagens: 3
• Tamanho das passagens: .156" [4 mm]
• Furo passante: Nenhum
• Diâmetro: 4.200" [106,7 mm]
• Comprimento: 5.575" [141,6 mm]

Notas de aplicação relacionadas

• Projetado para aplicação em mesa indexadora
• Design de ajuste de precisão para substituir um suporte de rolamento interno
• Configurado para converter a mesa para uso com fixação hidráulica para retenção da peça

Especificações técnicas

• Modelo: HF-07013
• Indústria: Máquina-ferramenta
• Meio: Óleo
• Ambiente: Interno
• Material: Aço carbono / liga
• Pressão máxima: 5.000 PSI [345 BAR]
• Velocidade máxima: 20 RPM
• Número de passagens: 3
• Tamanho das passagens: .156" [4 mm]
• Furo passante: Nenhum
• Diâmetro total: 4.200" [106,7 mm]
• Comprimento total: 5.575" [141,6 mm]
