Junta rotativa para vácuo LT 12

para gáspara ar12 passagens

Visão geral

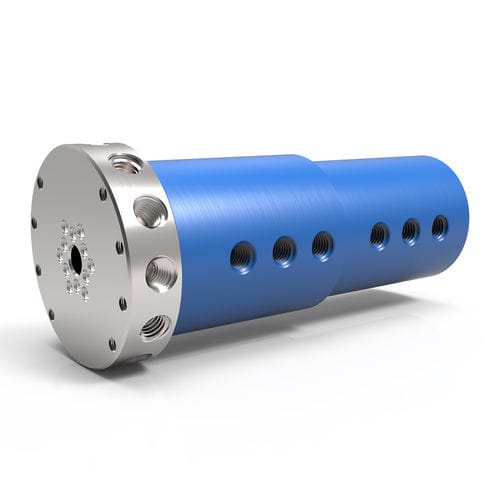

As uniões rotativas LT Series de 12 passagens são projetadas para aplicações de ar, gás e vácuo em sistemas de automação e robótica. Construídas principalmente em alumínio com carcaça anodizada azul, estas uniões compactas oferecem doze passagens independentes para transferir múltiplos meios simultaneamente. Os modelos padrão incluem conexões laterais roscadas no eixo e na carcaça; guarnições de face com O‑ring para montagem nivelada estão disponíveis como opção e devem ser especificadas no pedido. A série LT pode ser integrada a anéis deslizantes elétricos para transferência combinada de fluido e elétrica.

Principais características

• Construção totalmente em alumínio (carcaça: anodização azul)
• Doze passagens independentes para transferência simultânea de vários meios
• Design compacto e leve, adequado para automação e robótica
• Conexões laterais roscadas padrão no eixo e na carcaça; guarnições de face O‑ring opcionais para montagem nivelada
• Eixo: alumínio (acabamento níquel químico)
• Compatível com anéis deslizantes elétricos para transferência combinada

Desempenho
Pressão máxima
600 PSI [40 BAR] (LT Series)

Velocidade máxima
500 RPM (LT Series)

Vácuo máximo
30 HG

Faixa de temperatura
0° F a 220° F [-18° C a 105° C]

Meios adequados
Ar/Gás (LT Series). O uso de meios líquidos não é recomendado para este produto.

Opções de pressão

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000–20.000 PSI [345–1.375 BAR] — disponível em séries de alta pressão (SE, GP, GPS, HVH, HPS) ou sob encomenda

Opções de velocidade

• 20–500 RPM dependendo da série (SPS, LT, SE, GP, GPS, SCS, HVH, HPS)
• Classificações de velocidade personalizadas disponíveis

Tipos de conexão

• NPT, BSPT conexões laterais roscadas (padrão para LT)
• Outros padrões: BSPP, ASME‑BPE, SAE‑ORB ou personalizado mediante solicitação

Conexão de eixo & opções de montagem

• Conexões laterais roscadas padrão (tampões se a opção O‑ring face seal for escolhida)
• Guarnições de face O‑ring não roscadas opcionais para montagem nivelada (especificar no pedido)
• Orifícios de montagem roscados, montagem com flange de eixo ou flange de carcaça
• Orifícios usinados sempre tampados para usinagem personalizada

Materiais

• Carcaça: Alumínio (anodização azul)
• Eixo: Alumínio (Níquel químico)

Configurações (excerto)

• LT-21121 (LTM-21121) — 1/8"-27 NPT [Rc1/8"-28 BSPT], passagem Ø 0.156" [3.962 mm], diâmetro 2.937" [74.6 mm], comprimento 6.806" [172.873 mm], furo passante 0.375" [9.525 mm], torque mín. 8 in‑lbs [0.9 Nm]
• LT-23121 (LTM-23121) — 3/8"-18 NPT [Rc3/8"-19 BSPT], passagem Ø 0.375" [9.525 mm], diâmetro 4.438" [112.725 mm], comprimento 14.070" [357.379 mm], furo passante 0.440" [11.176 mm], torque mín. 32 in‑lbs [3.62 Nm]

Notas e avisos

• O uso de meios líquidos não é recomendado para a série LT; selecione outra série se forem necessários líquidos.
• Todos os valores técnicos dependem dos parâmetros de aplicação; a vida operacional varia com a velocidade de rotação e o ciclo de trabalho.
• Aplicações com temperaturas acima de 220° F (105° C) ou água acima de 212° F (100° C) exigem materiais de vedação alternativos — consultar o fabricante.

Especificações técnicas

• Produto: LT Series 12‑Passage Rotary Unions & Joints
• Brand: DSTI
• Pressão máxima: 600 PSI [40 BAR]
• Velocidade máxima: 500 RPM
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]
• Material da carcaça: Alumínio (anodização azul)
• Material do eixo: Alumínio (Níquel químico)
• Conexões padrão: NPT, BSPT (laterais roscadas)
• Opções de montagem: Flange eixo, flange carcaça, guarnições O‑ring para montagem nivelada
• Meios adequados: Ar / Gás (líquidos não recomendados)
• Documentos disponíveis: Catálogo LT Series; Installation & Mounting (PDF)
