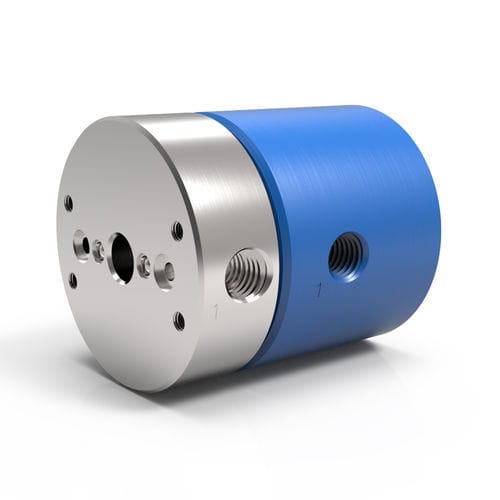

Junta rotativa para vácuo LT 2 series

para gáspara ar2 passagens

Descrição
As uniões rotativas LT Series de 2 passagens foram projetadas para serviço com ar, gás e vácuo, sendo indicadas para aplicações de automação e robótica que exigem transferência de fluido compacta e leve. Estas uniões apresentam construção totalmente em alumínio com dois canais de fluxo independentes que permitem a transferência simultânea de diferentes meios. Os modelos padrão possuem conexões laterais roscadas no eixo e no corpo; estão disponíveis em opção guias faciais com selo de O-ring para montagem nivelada (deve ser especificado no pedido). As unidades LT Series são compatíveis com anéis coletores elétricos padrão para possibilitar transferência combinada de fluido e elétrica.

Principais características

• Dois canais de fluxo independentes que permitem transferência simultânea de meios diferentes
• Projeto compacto e leve, adequado para sistemas de automação e robótica
• Corpo em alumínio com anodização azul
• Eixo em alumínio com banho de níquel químico
• Conexões laterais roscadas padrão; opções de guias faciais com O-ring não rosqueadas para montagem nivelada
• Projetado para integração com anéis coletores elétricos para interfaces combinadas fluido/eléctrico

Configurações (exemplos)
Peça nº | Conexão | Tamanho do canal | Diâmetro | Comprimento | Furo Passante | Torque Mín.
LT-2121 [LTM-2121] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 2.596" [65.939 mm] | 0.375" [9.525 mm] | 3 in-lbs [0.34 Nm]
LT-2321 [LTM-2321] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 4.624" [117.45 mm] | 0.375" [9.525 mm] | 8 in-lbs [0.9 Nm]

Notas

• Os valores de torque mínimo são medidos à pressão zero com meios óleo/hidráulico (ou meios ar/gás para a série SPS). O torque necessário para girar pode ser maior com outros tipos de meios ou em funcionamento a seco.
• A vida útil operacional depende da velocidade de rotação e do ciclo de trabalho; operação contínua próxima à velocidade máxima reduz a vida útil.
• Aplicações com temperaturas acima de 220°F (105°C) ou com água acima de 212°F (100°C) exigem materiais de vedação alternativos.

Especificações técnicas

• Série / Modelo: LT Series (2 passagens)
• Pressão máxima (standard para modelos LT 2 passagens): 600 PSI [40 BAR]
• Velocidade máxima: 500 RPM
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0°F a 220°F [-18°C a 105°C]
• Meios adequados: Ar / Gás (meios líquidos não são recomendados para esta linha)
• Tipos de conexão (típicos): NPT e BSPT (conexões laterais roscadas padrão)
• Material & acabamento do corpo: Alumínio (anodização azul)
• Material & acabamento do eixo: Alumínio (níquel químico)
• Opções de conexão do eixo: Conexões laterais roscadas padrão; opções de guias faciais com O-ring não rosqueadas para montagem nivelada; furos de montagem com rosca; furos usinados (tampados)
• Construção: Todo em alumínio, dois canais de fluxo independentes
• Aplicações típicas: Automação, robótica, transferência pneumática e a vácuo onde são necessárias uniões rotativas 2 passagens compactas
• Documentação disponível: Catálogo do produto e manual de instalação/montagem (ver downloads do produto)
