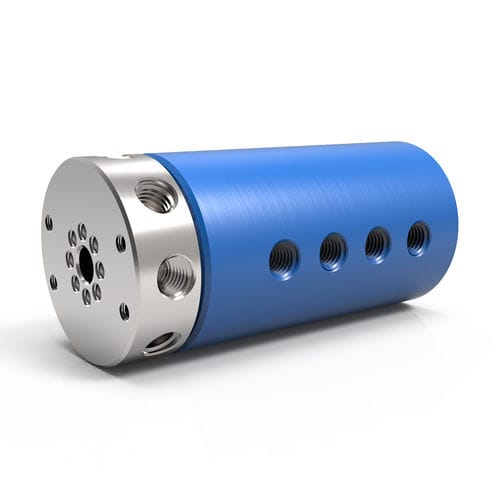

Junta rotativa para vácuo LT 8

para gáspara ar8 passagens

Visão geral
As uniões rotativas de 8 vias da Série LT são projetadas para uso com ar, gás e vácuo e são ideais para aplicações de automação e robótica. Essas uniões rotativas, leves e compactas, apresentam construção totalmente em alumínio e oito passagens de fluxo independentes capazes de transferir diferentes meios simultaneamente. Os modelos LT de 8 vias vêm de série com conexões laterais roscadas no eixo e na carcaça e estão disponíveis com prensa de vedação axial com O‑ring no eixo como opção para montagem nivelada.

Principais características

• Construção totalmente em alumínio (carcaça anodizada)
• Oito passagens independentes para transferência simultânea de diferentes meios
• Conexões laterais roscadas padrão no eixo e na carcaça
• Prensa de vedação com O‑ring opcional para montagem nivelada (deve ser especificada no pedido)
• Integração direta com anéis coletores elétricos padrão para transferência combinada de fluido e energia elétrica
• Montagem de interface opcional: flange no eixo e flange na carcaça

Configurações (modelos selecionados)
Peça nº | Conexão | Tamanho da passagem | Diâmetro | Comprimento | Furo passante | Torque mín.
LT-2181 [LTM-2181] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 4.746" [120.549 mm] | 0.375" [9.525 mm] | 5 in-lbs [0.56 Nm]
LT-2381 [LTM-2381] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 9.610" [244.094 mm] | 0.440" [11.176 mm] | 18 in-lbs [2.03 Nm]

Opções e integração

• Opções de conexão do eixo: conexões laterais roscadas padrão; prensa de vedação com O‑ring não rosqueada opcional para montagem nivelada; furos de montagem de interface roscados; furos de usinagem (tampados).
• Montagem de interface opcional: flange no eixo e flange na carcaça.
• Integração com anéis coletores elétricos disponível para combinar transferência de fluidos com energia elétrica, sinal e/ou dados.

Notas técnicas

• Meios adequados: Ar/Gás (primário). O uso de meios líquidos não é recomendado para este produto; selecione uma linha de produtos DSTI alternativa se meios líquidos forem necessários.
• A classificação máxima de vácuo e as condições de temperatura afetam a seleção de vedações e a vida útil operacional.
• Os valores de torque mínimo indicados baseiam‑se em pressão zero com meios óleo/hidráulico (ou ar/gás para a Série SPS). O torque requerido pode ser maior ao usar outros tipos de meios ou em funcionamento a seco.

Especificações técnicas

• Pressão máxima: 600 PSI [40 BAR]
• Velocidade máxima: 500 RPM
• Vácuo máximo: 30 in Hg
• Faixa de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipos de conexão (típico): NPT, BSPT
• Meios adequados: Ar / Gás (primário). Meios líquidos não recomendados para este produto.
• Material / Acabamento do corpo: Alumínio (anodização azul)
• Material / Acabamento do eixo: Alumínio (niquelação química)
• Opções de conexão do eixo: conexões laterais roscadas (padrão), prensa de vedação com O‑ring opcional para montagem nivelada, furos de montagem de interface roscados, furos de usinagem (tampados)
• Aplicações típicas: automação, robótica e outros sistemas rotativos que requerem múltiplas passagens de fluido independentes
