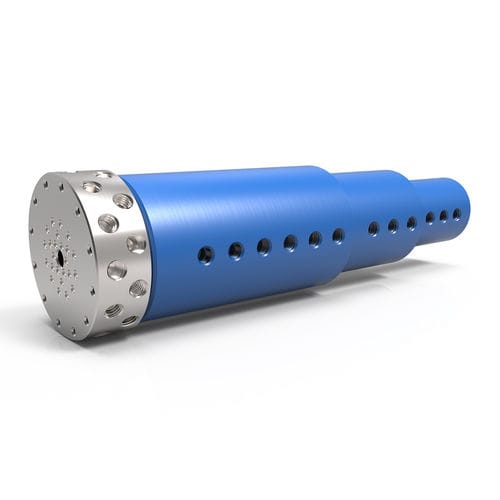

Junta rotativa para vácuo LT 24

para gáspara ar24 passagens

Visão geral
As uniões rotativas LT Series de 24 vias são concebidas para aplicações de ar, gás e vácuo em automação e robótica. Estas unidades compactas e leves possuem construção totalmente em alumínio com 24 vias de fluxo independentes que permitem a transferência simultânea de diferentes meios. Os modelos padrão incluem conexões roscadas laterais no eixo e na carcaça; opcionalmente estão disponíveis glândulas de vedação face O‑ring para montagem nivelada (especificar ao encomendar). As unidades LT Series podem integrar‑se diretamente com anéis coletores elétricos para transferência combinada de fluido e energia elétrica.

Atributos principais do produto

• Construção: Carcaça e eixo em alumínio
• Vias: 24 vias de fluxo independentes
• Conexões padrão: Conexões laterais roscadas no eixo e na carcaça (NPT/BSPT típicas)
• Montagem opcional do eixo: Glândulas com vedação face O‑ring para montagem nivelada (especificar ao encomendar)
• Integração elétrica: Projetado para integração com anéis coletores elétricos

Pressão máxima — Tabela por série
Pressão máx. | Série
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Outros — Soluções personalizadas disponíveis

Velocidade máxima — Tabela por série
Vel. máx. | Série
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Outros — Soluções personalizadas disponíveis

Tipos de conexão — Tabela por série
Tipo de conexão | Série
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Média pressão — HPS
Outros — Soluções personalizadas disponíveis

Meios compatíveis — Tabela por série
Meios compatíveis | Série
Ar/Gás — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Químicos — GPS, SCS, HPS
Fluido de arrefecimento — SE, GP, GPS, SCS, HPS
Água DI/torneira — GPS, SCS, HPS
Grau alimentício — SCS
Óleo/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
Vapor — Soluções personalizadas
Água/Glicol — SE, GP, GPS, SCS, HPS
Outros — Soluções personalizadas disponíveis

Configurações (exemplo de referência)
Peça # | Conexão | Tamanho do passagem | Diâmetro | Comprimento | Furo passante | Torque mín.* | Downloads
LT‑21241 [LTM‑21241] | 1/8"‑27 NPT [Rc1/8"‑28 BSPT] | 0.156" [3.962 mm] | 3.438" [87.325 mm] | 13.950" [354.331 mm] | 0.375" [9.525 mm] | 18 in‑lbs [2.03 Nm] | Downloads disponíveis (catálogo, instalação/montagem, desenho do modelo, DWG, STEP)

Notas da tabela de configuração
*Torque mínimo necessário para girar com pressão zero com meio óleo/hidráulico (ou ar/gás para SPS). O torque necessário pode ser maior com outros meios ou em funcionamento a seco; consulte o fabricante para requisitos específicos ao encomendar.

Gráficos de pressão / desempenho
Dados Pressão vs Torque e Pressão vs Velocidade são fornecidos para modelos LT; arquivos de gráficos disponíveis na documentação do produto.

Opções & Personalização

• Glândulas de vedação face O‑ring no eixo opcionais para montagem nivelada (especificar ao encomendar)
• Montagem com flange de eixo e flange de carcaça disponíveis como métodos opcionais
• Integração opcional com diversos anéis coletores elétricos para transferência combinada de fluido e energia/dados
• Modificações personalizadas para adaptar produtos padrão aos requisitos do projeto

Anotações importantes de aplicação

• O modelo LT Series 24 vias destina‑se principalmente a ar, gás e vácuo; o uso de meios líquidos não é recomendado para esta série (selecionar outra série ou consultar para soluções líquidas).
• Todos os valores técnicos dependem da combinação de parâmetros de aplicação; a vida útil operacional depende da velocidade de rotação e do ciclo de trabalho.
• Aplicações com temperaturas acima de 220°F (105°C) exigem materiais de vedação alternativos; água acima de 212°F (100°C) também exige vedações alternativas.

Especificações técnicas

• Série: LT Series
• Número de vias: 24 vias de fluxo independentes
• Material e acabamento da carcaça: Alumínio (anodização azul)
• Material e acabamento do eixo: Alumínio (niquel químico)
• Pressão máxima (modelo típico LT): 600 PSI [40 BAR]
• Velocidade máxima (modelo típico LT): 500 RPM
• Vácuo máximo: 30 HG
• Faixa de temperatura: 0°F a 220°F [-18°C a 105°C]
• Tipos de conexão padrão: NPT (padrão), BSPT; outras conexões disponíveis por série
• Orientação de conexão: Conexões laterais roscadas no eixo e na carcaça (tamponadas se glândulas face O‑ring especificadas)
• Opções de conexão de eixo: Conexões laterais roscadas, glândulas não roscadas com O‑ring opcionais, furos de montagem roscados, furos usinados (tamponados)
• Meios recomendados: Ar/Gás (meios líquidos não recomendados para LT Series)
