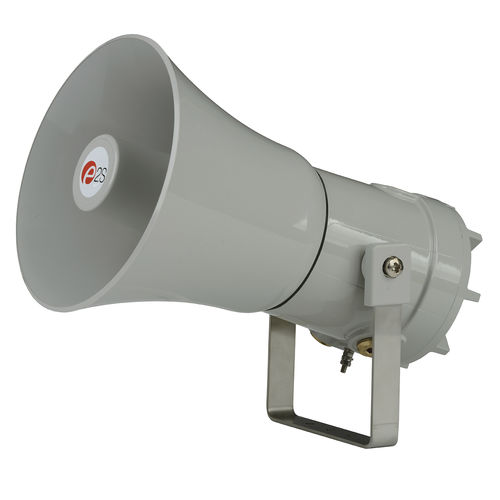

Alto-falante a fixar em suporte angular D1xL2F

para áreas perigosasrobustoresistente ao fogo

Visão geral do produto
O D1xL2F é um altifalante PA de 25W com corneta reentrante, concebido para níveis elevados de SPL em aplicações de sonorização e sinalização em áreas perigosas. Caixa em liga de alumínio LM6 de grau marinho, à prova de corrosão, IP66/67 (Tipo 4/4X), adequada para Class I & II Div 1 e Zona 1, 20 e 21 em aplicações antideflagrantes.

Descrição
A corneta reentrante é em termoplástico retardador de chama, resistente a impactos e substituível no local. O altifalante utiliza um acoplamento macho roscado padrão 1 3/8"-18. Todos os modelos apresentam três entradas de cabo e terminais duplicados. A grande câmara de terminação e a tampa com junta rosqueada à prova de chama facilitam a instalação e a manutenção de rotina.

Características

• Múltiplas derivações de transformador (opções 25/70/100V)
• Suporte ajustável por catraca em aço inoxidável 316
• Três entradas de cabo e terminais duplicados
• Caixa em alumínio de grau marinho com acabamento cromatizado e pintura em pó (ISO 12944-6)
• Listagens UL 1480 e CAN/ULC-S541 para sistemas de alarme e sinalização de incêndio

Códigos / Opções
Tipo de produto: D1xL2 — D1xL2 25W. Tipo de corneta: F — Corneta reentrante. Opções: V100 (100V), V070 (70V), V725 (25V/70V), R008 (8 Ω), R016 (16 Ω).
Entradas de cabo: A/B/C/D/F/G — várias configurações M20/M25 e adaptadores NPT; tampões de fecho fornecidos (exceto adaptadores). Material tampões/adaptadores: Latão / Latão niquelado / Aço inoxidável. Suporte: A4 316 inox (etiqueta opcional). Versões do produto: A — UL, cUL, IECEx, ATEX, CSFM, INMETRO, DNV; D — Class II UL/cUL (algumas opções de transformador excluídas). Configurações padrão ou personalizáveis. Cor da caixa: Vermelho ou Cinzento (cores especiais mediante pedido).

Aprovações

• UL / cUL (Ref. ficheiro: E230764)
• IECEx (IECEx ULD 19.0008X)
• ATEX (DEMKO 19 ATEX 2141X)
• CSFM (7136-2279:0504)
• UKCA (UL21UKEX2132X)
• INMETRO (IEx 24.0158X)
• DNV (TAA00003KC)

Especificações técnicas

• Potência nominal: 25 Watts RMS
• Nível SPL versão A: 104dB ±3dB @ 1W @ 1m (Pink); 119dB ±3dB @ 25W @ 1m (Nominal); 123dB(A) @ 1m a 1,3kHz (Máx)
• Nível SPL versão D: 89dB ±3dB @ 1W @ 1m (Pink); 98dB ±3dB @ 25W @ 1m (Nominal); 108dB(A) @ 1m a 1,3kHz (Máx)
• Derivações 25/70V (versão A): 25W / 12.5W / 6W / 2W / 1W (impedâncias em ficha técnica)
• Derivações 70V (opção baixa impedância): 25W / 12.5W / 6W / 2W
• Derivações 100V: 25W / 12.5W / 6W / 2W
• Baixa impedância: 8 Ω ou 16 Ω
• Fator Q: 3.1 @ 500Hz; 2.8 @ 1kHz; 6.4 @ 2kHz; 13.2 @ 4kHz; 13.8 @ 8kHz
• Índice de diretividade: 4.9 @ 500Hz; 4.5 @ 1kHz; 8.1 @ 2kHz; 11.2 @ 4kHz; 11.4 @ 8kHz
• Intervalo de frequências: 400Hz a 8 000Hz
• Monitorização de linha DC: condensador 2,2µF (transformador); 470µF (baixa impedância)
• Proteção: EN60529 IP66/67; UL50E / NEMA250: 4/4X/3R/13
• Material da caixa: liga de alumínio LM6
• Acabamento: cromatizado e pintura em pó — ISO 12944-6 CX, C5VH & C5H
• Entradas padrão: 1 × 1/2" NPT & 2 × M20 (adaptadores disponíveis)
• Terminais: 0.5–2.5mm² (20–14 AWG), duplicados
• Parafuso de aterramento: M5
• Volume da caixa: <2 litros
• Temperatura instalação (versão A): NEC: -55° a +85°C; CEC/IECEx/ATEX: -55° a +75°C
• Temperatura instalação (versão D): NEC Class Div: -40° a +70°C; NEC Class Zone / CEC: -55° a +75°C
• Temperatura de armazenamento: -55° a +85°C
• Humidade relativa: 95% (tropicalização recomendada em ambientes muito húmidos e quentes)
• MTBF (V100/V070/V725): 630.69 anos / 5 524 861 h (MIL-217)
• MTBF (R008/R016): 830.22 anos / 7 272 727 h (MIL-217)
• Peso: versões linha: 4,5 kg; baixa impedância: 4,2 kg
