Unidade de medição e alarme D1xB2LD2

Descrição

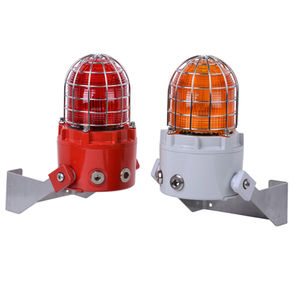

O D1xB2LD2 é uma baliza LED multifunções antideflagrante com aprovações globais. A caixa robusta tipo 4/4X em liga de alumínio LM6 grau marinho, anticorrosiva, é adequada para aplicações Classe I/II Div 1, Zona 1, 2, 21 e 22.

Funcionalidades

• Cinco velocidades de flash: 1Hz, 1,33Hz, 2Hz, duplo e triplo
• Sincronização automática para sistemas com múltiplas balizas
• Modos contínuos alta e baixa potência
• Três estágios/canais selecionáveis remotamente nas versões DC
• Guarda em aço inox A4 (316) incluída como standard
• Filtro de lente substituível em campo, policarbonato estável aos UV
• 4 entradas laterais + 1 pendente com tampões incluídos
• Caixa em alumínio grau marinho resistente à corrosão
• Aprovado UL Marine

Especificação

• Fonte: Matriz de 4 LED Cree® de alta potência
• Modos: 1Hz (60 fpm), 1,33Hz (80 fpm), 2Hz (120 fpm), Double, Triple, Steady High, Steady Low
• Intensidade efetiva (cd): 338 cd – flash 1Hz; 174 cd – Steady High
• Cores de lente: Âmbar, Azul, Claro, Verde, Magenta, Vermelho, Amarelo
• Tensão DC: 24Vdc (18-30Vdc)
• Tensão AC: 115Vac (110-120Vac), 230Vac (220-240Vac)
• In-rush @ 24Vdc: 1890mA em <0.22ms
• Vida útil LED: >60.000 horas
• Nível de integridade de segurança: SIL1 & SIL2 Route 2H (IEC61508:2010)
• Proteção de entrada: IP66/67; NEMA/Tipo: 4/4X/3R/13
• Material da lente: Vidro borossilicato de alto impacto
• Caixa: Liga de alumínio LM6 grau marinho, acabamento cromatizado e pintura a pó
• Cor da caixa: Vermelho ou Cinza (cores especiais disponíveis)
• Entradas de cabo: Lateral: 2 × 3/4" NPT & 2 × M20x1.5mm; Pendente: 1 × 3/4" NPT
• Tampões: Latão, niquelado ou aço inox
• Terminais: 0,5–2,5mm² (20–14 AWG); suporta 12 AWG sólido; terminais duplicados
• Parafuso terra: M5
• Monitorização de linha: Diodo de bloqueio incluído; opções EOL para DC
• Volume da caixa: < 2 litros
• Temperatura de funcionamento: -55°C a +80°C
• Temperatura de armazenamento: -55°C a +80°C
• Humidade relativa: 99% – eletrónica tropicalizada/revestida
• MTBF DC: 1.865.671 horas (MIL 217)
• MTBF AC: 1.790.510 horas (MIL 217)
• Peso: 3,2 kg

Consumo nominal

• 24Vdc (18-30Vdc): Steady High 240mA; Steady Low 134mA; Flash 1Hz 110mA; Máx 500mA; In-rush 1890mA <0.22ms
• 115Vac (110-120Vac 50/60Hz): Steady High 95mA; Steady Low 78mA; Flash 1Hz 90mA; Máx 180mA; In-rush 1150mA <12ms
• 230Vac (220-240Vac 50/60Hz): Steady High 48mA; Steady Low 37mA; Flash 1Hz 45mA; Máx 100mA; In-rush 670mA <12ms

Códigos / Encomenda

• Tipo produto: D1xB2
• Tipo: LD2 – Baliza LED multifunções
• Opções tensão: DC024 / AC115 / AC230
• Opções entradas cabo [e]: M / B / E
• Material tampão/adaptador [m]: B (Latão), N (Niquelado), S (Aço inox)
• Material guarda [s]: 1 (A4 316 Aço inox), 3 (A4 316 com etiqueta), 5 (A4 316 com etiqueta e placa)
• Versão produto [v]: A ou J (variações de certificação)
• Opção produto [o]: 1 (Standard), X (Personalizado)
• Cor caixa [x]: R (Vermelho), G (Cinza), S (Especial)
• Cor lente [y]: A, B, C, G, M, R, Y

Aprovações

• UL / cUL – File ref: E245313
• IECEx: IECEx ULD 19.0006X
• ATEX: DEMKO 19 ATEX 2009X
• UKCA: UL21UKEX2130X
• CCCEx, TR CU Ex EAC, PESO CCOE, CSFM
• SIL1 & SIL2 conforme a IEC61508 (2010)

Coding (seleção)

• NEC / Class / Zone: Class I Zone 1 AEx db IIC T5 Ta -55°C a +80°C (T6 até +70°C)
• CEC / Ex: Ex db IIC T4 Ta -55°C a +80°C
• NEC / CEC Class / Div: Class I Div 1 Group ABCD T5/T6; Class II Div 1 Group EFG T4
• IECEx / ATEX: II 2G Ex db IIC T5 Gb Ta -55°C a +80°C; II 2D Ex tb IIIC T95°C Db Ta -55°C a +80°C

Fator de candela efetiva por cor

• Âmbar: 0.59
• Azul: 0.27
• Claro: 1.00
• Verde: 0.51
• Magenta: 0.34
• Vermelho: 0.15
• Amarelo: 0.85

Modos multifunção (estágios)

• Estágios: Stage 1 [on board] / Stage 2 [remote] / Stage 3 [remote] (remoto apenas em unidades DC)
• Exemplos: Steady High / Flash 1Hz / Triple Strike ; Steady Low / Flash 1Hz / Triple Strike
• Double strike: 150ms on, 150ms off x2, 600ms off ; Triple strike: 150ms on, 150ms off x3, 600ms off
