Sinalizador flash E2xB05

flashintermitentede xénon

Descrição

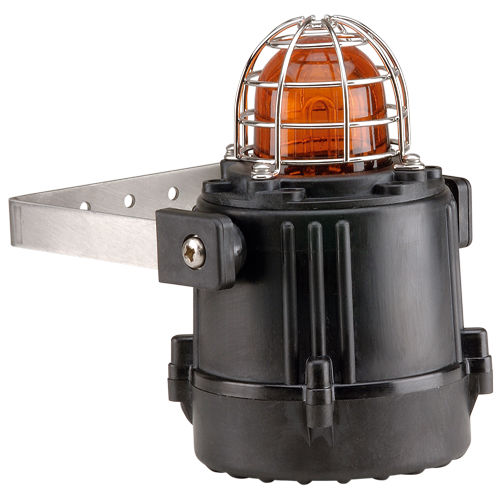

O sinalizador estroboscópico de xenônio E2xB05 é projetado para sinalização em áreas perigosas e certificado para ATEX Zona 2/22, IECEx e UL/cULs (Classe I Div 2). Fornece 5 Joules de energia a 1 Hz (60 fpm) e está alojado numa carcaça leve GRP resistente à corrosão, adequada a ambientes industriais severos.

Características

• Grande área de terminação para facilitar fiação.
• Suporte em U ajustável por catraca em aço inoxidável para montagem flexível.
• Proteção de cúpula em aço inoxidável fornecida de série.
• Tubo de xenônio fixado mecanicamente contra vibração e choque.
• Conjunto do tubo de xenônio substituível pelo utilizador.
• Terminações de cabo duplicadas (entrada e saída) para instalações em cadeia.
• Tropicalização disponível mediante pedido.
• Opção de aprovação UL Marine.

Especificações

• Energia: 5 Joules (5Ws)
• Taxa de flash: 1 Hz (60 fpm)
• Pico de candela (calculado): 500.000 cd; medido (IES): 34.122 cd*
• Intensidade eficaz (calculada): 250 cd; medido (IES): 108 cd*
• Cores das lentes: Âmbar, Azul, Claro, Verde, Magenta, Vermelho, Amarelo
• Tensões DC: 12Vdc, 24Vdc, 48Vdc; AC: 115Vac, 230Vac
• Proteção de ingresso: IP64 (EN60079-0), IP66 (EN60529); NEMA/UL: 4/4X/13
• Carcaça: UL94V0 GRP (PPS) & ABS; Lente: cúpula de vidro borossilicato com cobertura prismática em PC
• Entradas de cabo: Duplo M20x1.5 ou 1/2" NPT
• Terminais: 0,5–2,5 mm² (20–14 AWG); diodo de bloqueio incluído; EOL opcional
• Temperatura operacional: -20 a +55°C; armazenamento: -40 a +70°C
• Peso: 1,48 kg

Consumo de corrente

• 12V dc (10–14V): 520 mA
• 24V dc (20–28V): 275 mA
• 48V dc (42–58V): 145 mA
• 115V ac 50/60Hz (±10%): 80 mA
• 230V ac 50/60Hz (±10%): 30 mA

Códigos de peça

• Produto: E2xB05 — Sinalizador estroboscópico de xenônio
• Tensões/opções: AC115, AC230, DC012, DC024, DC048
• Entradas de cabo [e]: A/B/C — M20x1.5 & 1/2" NPT; M20x1.5 & M20x1.5; 1/2" NPT & 1/2" NPT
• Material da tampa [m]: N — Nylon
• Suporte/Proteção/Placa [s]: opções em aço inoxidável 304 A2 ou 316 A4

Aprovações

• ATEX: DEMKO 06 ATEX 0421554X
• IECEx: IECEx ULD 14.0012X
• UL/cUL referência: E245313
• UKCA: UL21UKEX2135X
• Ex EAC: EAC RU C-GB.AA71.B.00273/20

Codificação

• ATEX / IECEx: II 3G Ex ec IIC T3 Gc Ta -20°C a +40°C (T2: +55°C); II 3D Ex tc IIIC T85°C Dc Ta -20°C a +40°C; II 3D Ex tc IIIC T100°C Dc Ta -20°C a +55°C
• NEC / EUA: Class I Zone 2 AEx ec IIC T3 Gc Ta -20°C a +40°C (T2: +55°C); Zone 22 AEx tc IIIB T85°C Dc Ta -20°C a +40°C; Zone 22 AEx tc IIIB T100°C Dc Ta -20°C a +55°C
• CEC / Canadá e classificações NEC/CEC: Class I Div 2, Class II Div 2, Class III conforme certificados

Características técnicas

• Modelo: E2xB05 — Estroboscópico de xenônio 5 Joule, 1 Hz
• Aplicações: Sinalização visual em áreas perigosas, uso industrial e marítimo (conforme aprovações)
• Diferenciais para instalação: entradas de cabo duplicadas, ampla área de terminação, tubo de xenônio substituível
