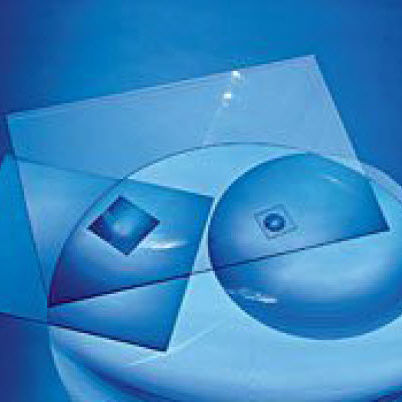

Lente de Fresnel #46-390

em material plásticoasférica

As lentes Fresnel com contorno asférico são lentes finas e planas para aplicações de focagem. Uma lente Fresnel substitui a superfície curva de uma lente convencional por uma série de ranhuras concêntricas, moldadas na superfície de uma folha de plástico fina e leve. As ranhuras actuam como superfícies refractárias individuais, como pequenos prismas quando vistas em secção transversal, curvando raios paralelos numa aproximação muito próxima de uma distância focal comum. As lentes Fresnel com contorno asférico são finas, pelo que se perde muito pouca luz por absorção. As lentes Fresnel são um compromisso entre eficiência e qualidade de imagem. Uma densidade de ranhuras elevada permite imagens de maior qualidade, enquanto uma densidade de ranhuras baixa permite uma melhor eficiência (conforme necessário em aplicações de captação de luz). Em sistemas de conjugado infinito, o lado ranhurado da lente deve estar voltado para o conjugado mais longo. As lentes de Fresnel são mais frequentemente utilizadas em aplicações de captação de luz, tais como sistemas de condensadores ou configurações de emissores/detectores. As lentes de Fresnel também podem ser utilizadas como lupas ou lentes de projeção; no entanto, devido ao elevado nível de distorção, tal não é recomendado. Lentes finas e planas para aplicações de focagem Tamanhos grandes para máxima captação de luz Contornos com ranhuras asféricas para um melhor desempenho Especificações comuns Espessura central CT (polegadas): 0.06 Tolerância Dimensional (polegadas): ±0.05 Tolerância de espessura (%): ±40 Substrato: Acrílico Revestimento: Não revestido Gama de comprimentos de onda (nm): 400 - 1100 Índice de Refração (nd): 1.49 Transmissão (%): 85 (típica) Temperatura de funcionamento (°C): 80 (Máxima)
