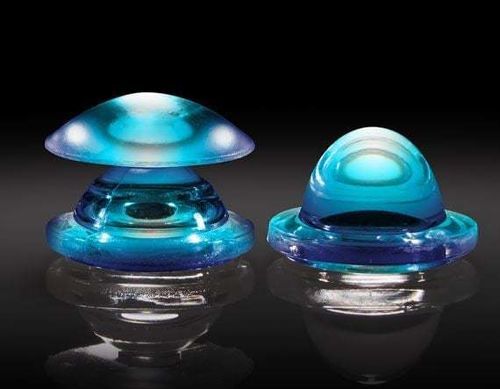

Lente esférica #4701

em siliconevisívelpara óptica

Visão geral do produto
As ópticas de montagem em superfície LumenFlow oferecem alta eficiência óptica num pacote compacto e de baixo perfil que se integra facilmente em conjuntos fotónicos. Moldadas com tolerâncias apertadas para garantir desempenho repetível entre lotes de produção. Projetadas para posicionamento e soldagem automatizados em PCBs juntamente com componentes SMT, estas ópticas suportam fluxos de produção em grande volume e reduzem custos e tempos de ciclo de montagem.

Principais características

• Cinco opções de formato de lente para personalizar perfis de iluminação
• Mais de 90% de eficiência óptica desde UV-A até visível e próximo IR
• Pads de solda para posicionamento de alta precisão compatíveis com processos SMT

Materiais e resistência ambiental
As ópticas são feitas de silicone de grau óptico que não derrete nem sofre refluxo e suporta temperaturas de operação até 200°C. A construção em silicone é resistente à água e submersível, resistente aos UV e ao impacto e desgaste ambiental, proporcionando estabilidade a longo prazo em aplicações exigentes.

Desempenho óptico e opções
Disponíveis numa ampla gama de distâncias focais e formatos. Adequadas para visão artificial, sensoriamento e aplicações de iluminação de UV-A até 1,6 µm. É oferecida uma ampla gama de ângulos de feixe e de campo; estes ângulos correspondem a 50% e 10% da intensidade luminosa (FWHM e FWTM) para definir padrões de iluminação.

Fabricação e montagem
Projetadas para posicionamento e soldagem automatizados com componentes SMT; suportam fluxos de fabricação em grande volume e reduzem custos e tempos de ciclo de montagem. Moldadas com tolerâncias apertadas para garantir desempenho de produção repetível.

Especificações técnicas

• Família: LumenFlow Surface-Mount Optics
• Opções de forma da lente: Cinco formatos para personalizar perfis de iluminação
• Eficiência óptica: Mais de 90% de UV-A até visível e próximo IR
• Faixa de comprimentos de onda: UV-A até 1,6 µm
• Material: Silicone de grau óptico
• Temperatura de operação: 200°C
• Propriedades ambientais: Resistente à água, submersível, resistente a UV, impacto e desgaste
• Montagem: Pads de solda para posicionamento PCB de alta precisão (compatível com SMT)
• Métricas ângulo feixe/campo: Fornecidas como valores angulares para 50% (FWHM) e 10% (FWTM) da intensidade
