Controlador multifunção não especificado #4568

Visão geral
Os controladores de cristal líquido Meadowlark Optics fornecem controle e modulação em bancada para retardadores variáveis de cristal líquido e outras ópticas LC compatíveis. Disponíveis em configurações analógica (autônoma) e digital (interface), esses controladores atendem a aplicações de laboratório e sistemas que exigem estados de retardância repetíveis e sincronização multicanal.

Principais características

• Controle em bancada de retardadores variáveis de cristal líquido e ópticas LC compatíveis
• Opções de controlador analógico autônomo e interface digital
• Conectividade USB para unidades digitais; unidade analógica suporta operação por bateria opcional

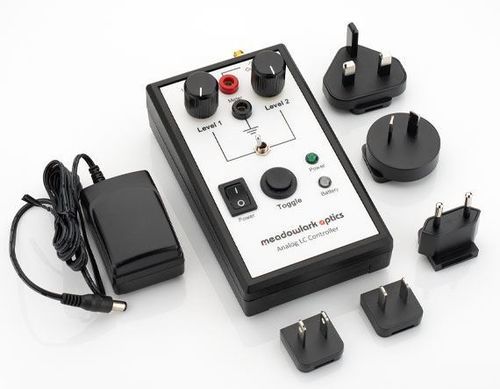

Controlador analógico de cristal líquido
O controlador analógico foi projetado para operação imediata e autônoma em bancada. Fornece ajustes de tensão independentes para selecionar dois estados de retardância repetíveis e um alternador manual para modulação entre eles. Terminais banana posicionados entre os botões permitem monitoramento contínuo de tensão sem interferir nas conexões do dispositivo LC. Cada retardador fornecido inclui uma curva medida de retardância vs. tensão para garantir correlação precisa retardância‑tensão. A fonte de alimentação externa com adaptadores internacionais está incluída; operação por bateria opcional é suportada para uso em campo.

Interface digital de cristal líquido
A interface digital suporta dois canais independentes com detecção e controle de tensão e temperatura. Cada canal possui conectores SMB I/O dedicados e oferece múltiplas opções de controle externo. O modo autônomo "set-and-go" permite operação sem computador host. A interface fornece uma saída de onda quadrada de 2 kHz com opções de modulação de amplitude (sinusoidal, quadrada, triangular, dente de serra e formas de efeito nemático transitório). O software incluído CellDRIVE 5000 possibilita o controle de múltiplas células e fornece uma saída de sincronização separada por canal.

Conteúdo do pacote da interface digital (resumo)

• Unidade controladora
• Conectores SMB I/O no painel frontal
• Manual do usuário
• Cabo USB
• Fonte de alimentação e cabo de energia
• Capacidade de detecção e controlo de temperatura
• Software CellDRIVE 5000
• Drivers NI LabVIEW (instrumentos virtuais)

Aplicações

• Controle e modulação em bancada de retardadores LC
• Experimentos laboratoriais que exigem estados de retardância repetíveis
• Sistemas que requerem controlo LC sincronizado ou modulado em vários canais

Especificações técnicas

• Tipos de controlador: Analógico (bancada autônoma) e Interface digital (controlo CellDRIVE 5000)
• Controlador analógico: ajuste independente de tensão para dois estados de retardância selecionáveis; modulação por alternador manual; terminais banana para monitoramento de tensão
• Interface digital: dois canais independentes com detecção e controlo de tensão e temperatura; conectores SMB I/O por canal; operação autônoma set‑and‑go
• Saída digital: onda quadrada 2 kHz; modulação de amplitude com formas sinusoidal, quadrada, triangular, dente de serra e efeito nemático transitório
• Software incluído: CellDRIVE 5000 para controlo multi‑célula e saídas de sincronização
• Drivers incluídos: drivers NI LabVIEW
• Opções de energia: fonte de alimentação externa incluída; controlador analógico suporta operação por bateria opcional; adaptadores internacionais incluídos
• Calibração: cada retardador LC fornecido com curva medida retardância vs tensão para correlação precisa
