Objetiva de câmera com distância focal fixa TECHSPEC® C

de alinhamentopara inspeçãode visão industrial

Visão geral

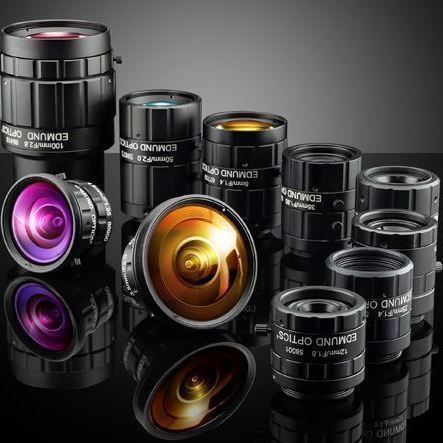

TECHSPEC® C Series Fixed Focal Length Lenses são objetivas compactas em montura C projetadas para visão artificial, automação industrial e inspeção. Equilibram resolução, distância de trabalho e formato compacto para sistemas industriais com espaço limitado.

Principais características

• Suporta formatos de sensor até 2/3"
• Compatível com sensores até 7,5 MP (≈2,8 µm tamanho de pixel)
• Pacote compacto C‑Mount otimizado para visão de máquina
• Distâncias focais de 3,5 mm a 100 mm
• Grandes aberturas máximas para manter o throughput em baixa iluminação
• Revestimento antirreflexo BBAR 425–675 nm
• Iris e foco com trava e parafusos embutidos
• Carcaça mecânica robusta fabricada com tolerâncias apertadas

Descrição da família de produtos
As lentes TECHSPEC® C Series combinam desempenho óptico e características industriais em um formato compacto para inspeção automatizada, alinhamento, identificação e robótica guiada por visão. Tolerâncias de fabricação reduzidas diminuem a variação entre lentes e simplificam implantações multi‑câmera e troca de câmeras em linhas de produção.

Subfamílias disponíveis (variações optomecânicas)

• C Series: Versão ajustável com foco por came travável e ajuste de iris
• Ci Series: Abertura fixa, carcaça compacta e foco travado para maior robustez
• Cr Series: Ópticas coladas com anel de foco C‑clamp travável para robustez estabilizada
• Cx Series: Mecânica modular que permite desmontagem para integrar acessórios (lentes líquidas, diafragmas)
• Liquid Lens Cx Series: Lente líquida integrada para autofoco eletrônico rápido
• Cw Series: Versões à prova d'água em conformidade com padrões de proteção de entrada (ex.: IPX7/IPX9K)

Especificações comuns

• Família de produto: C Series
• Opção de iris: Variável (opção travável)
• Revestimento: BBAR 425–675 nm
• Tamanho do pixel (µm): 2,74 (referência comum)
• Montagem: C‑Mount
• Intervalo de distâncias focais: 3,5 mm – 100 mm
• Suporte de sensor: até 2/3"; até 7,5 MP dependendo do modelo

Tabela técnica (Distância focal vs. dimensões mecânicas)
Focal Length | A | B | C | D
3.5 mm | 50.0 mm | 39.3 mm | 32.0 mm | 2.72 mm
4.5 mm | 40.0 mm | 37.5 mm | 32.0 mm | 2.78 mm
6.0 mm | 36.0 mm | 48.9 mm | 35.8 mm | 1.4 mm
8.5 mm | 32.0 mm | 34.5 mm | 32.0 mm | 0.0 mm
12 mm | 32.0 mm | 27.9 mm | 32.0 mm | 0.5 mm
16 mm | 33.0 mm | 40.5 mm | 33.0 mm | 1.0 mm
25 mm | 31.0 mm | 30.5 mm | 31.0 mm | 1.3 mm
35 mm | 33.0 mm | 41.0 mm | 33.0 mm | 0.0 mm
50 mm | 35.8 mm | 53.7 mm | 35.8 mm | 2.85 mm
100 mm | 52.0 mm | 93.5 mm | 41.0 mm | 7.0 mm

Aplicações e notas de integração
Projetadas para sistemas de visão no espectro visível que exigem alta resolução e embalagem compacta. Usos típicos: inspeção de alta velocidade, robótica guiada por visão, leitura de códigos de barras, medição e verificação dimensional. Iris e foco traváveis com parafusos embutidos mantêm a configuração estável após integração.
