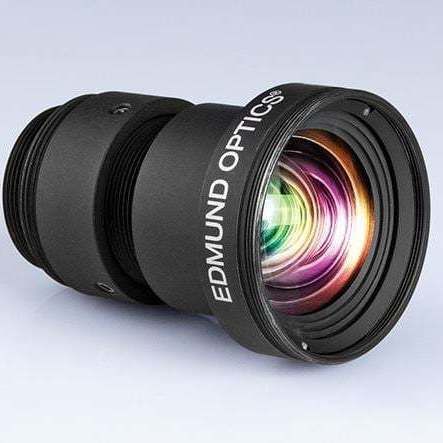

Objetiva de câmera com distância focal fixa Ci

para inspeçãode visão industrialpara aplicações biomédicas

Visão geral
As lentes de distância focal fixa TECHSPEC® Ci Series são uma versão compacta e simplificada da família C Series, concebidas para integração em volume em instrumentos. Apresentam baixa variação de lente a lente, revestimentos anti‑reflexo broadband (BBAR) para alta transmissão e foco ajustável e bloqueável para instalação segura em equipamentos.

Principais características

• Formato C‑Mount, compatível com sensores até 2/3"
• Compatível com sensores até ~7,5 MP com tamanho de pixel de 2,8 µm
• Revestimento Broadband Anti‑Reflection (BBAR) para máxima transmissão
• Foco ajustável e bloqueável para integração confiável
• Opções de abertura fixa para equilibrar resolução, rendimento e profundidade de campo
• Faixa de distâncias focal da família: 3,5 mm a 50 mm

Família de produtos e variantes

• C Series: Foco por came com bloqueio e ajuste de íris; versão mais ajustável para aplicações de visão de máquina.
• Ci Series: Mecânica simplificada com aberturas fixas, carcaças compactas e foco travado para integração instrumental.
• Cr Series: Projetos robustos com ópticas coladas e anel de foco tipo C‑clamp com bloqueio para maior estabilidade.
• Cx Series: Mecânica modular que permite desmontagem para integração de acessórios (ex.: lentes líquidas, aberturas).
• Liquid Lens Cx Series: Lente líquida integrada para autofoco eletrônico rápido.
• Cw Series: Projetos à prova d'água que atendem índices de proteção (ex.: IPX7 / IPX9K) para ambientes severos.

Dimensões
Focal Length | A | B | C | D
6 mm | M34.0 x 0.5 | 47.8 mm | 34 mm | 1.17 mm
12 mm | M22.0 x 0.75 | 29.0 mm | 22 mm | 0.96 mm
16 mm | M22.0 x 0.75 | 40.8 mm | 22 mm | 1.09 mm
25 mm | M22.0 x 0.75 | 29.9 mm | 22 mm | 1.33 mm
35 mm | M25.5 x 0.5 | 41 mm | 22.5 mm | 3.82 mm
50 mm | M30.5 x 0.5 | 49.5 mm | 30.5 mm | 2.06 mm

Aplicações

• Inspeção de fábrica e automação
• Sistemas de visão industrial e integração instrumental
• Dispositivos biomédicos de bancada e integração OEM

Especificações técnicas

• Designação: Ci Series (família TECHSPEC®)
• Faixa de distâncias focais: 3,5 mm a 50 mm (cobertura da família; SKUs específicos conforme listado)
• Montagem / formato: C‑Mount; compatível até 2/3" de sensor (varia por distância focal)
• Compatibilidade de sensor: Até ~7,5 MP com pixel de 2,8 µm (orientação da família)
• Revestimento: Broadband Anti‑Reflection (BBAR)
• Mecanismo de foco: Ajustável e bloqueável (set‑and‑lock)
• Abertura: Opções de abertura fixa na família Ci (varia por SKU)
• Design mecânico: Carcaça compacta, redução de peso/tamanho para integração em volume
• Ruggedização: Subfamílias relacionadas oferecem variantes robustas, à prova d'água ou estabilizadas
