Objetiva de projetor com distância focal fixa UC

para inspeçãopara biomedicinade visão industrial

Visão geral

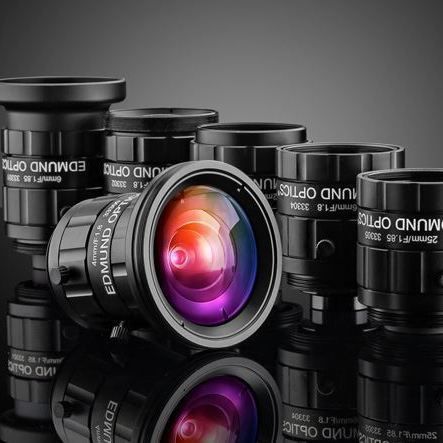

As objetivas de distância focal fixa TECHSPEC® UC Series são óticas C‑Mount ultra‑compactas otimizadas para sensores de pequeno formato em visão industrial. Projetadas para pixels ≤2,2 µm e formatos de sensor até 1/1.8" (muitas focalizações otimizadas para 1/2.5"), fornecem alta resolução no sensor e são adequadas para aplicações de curta e longa distância de trabalho em inspeção, automação e imagem biomédica.

Principais características

• Faixa de distâncias focais: 4 mm a 35 mm
• Projetadas para pixels ≤2,2 µm; compatíveis com sensores até 12 MP (varia por distância focal)
• Alta resolução (projetos selecionados >200 lp/mm)
• Compatibilidade C‑Mount; muitas focalizações otimizadas para 1/2.5" e utilizáveis até 1/1.8"
• Ajustes de foco e íris com parafusos rebaixados; opções de bloqueio em variantes selecionadas
• Variantes UCw à prova d'água disponíveis (IPX7)

Subfamílias / Variantes

• UC Series: Design ultra‑compacto com foco de came bloqueável e ajuste de íris — versão mais ajustável.
• UCi Series: Mecânica simplificada com abertura fixa para aplicações instrumentais.
• UCr Series: Ópticas coladas com anel de foco de braçadeira em C bloqueável para robustez e redução do deslocamento de pixels.
• UCw Series: Versões à prova d'água conforme IPX7 para resistência a imersão temporária.

Aplicações
Inspeção, automação de fábrica, imagem biomédica, captação em sensores de pequeno formato, sistemas de visão com curtas e longas distâncias de trabalho.

Dimensões (selecionadas)
Focal Length (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Filter Thread
4 | 40 | 40.6 | 30 | 2.8 | M62.0 x 0.75 (requer adaptador #33-308)
6 | 36 | 40.9 | 30 | 3.2 | M34.0 x 0.5
8 | 30 | 40.61 | 30 | 5.15 | M34.0 x 0.5
12 | 30 | 35.2 | 30 | 2.7 | M25.5 x 0.5
16 | 30 | 29.13 | 30 | 3.38 | M25.5 x 0.5
25 | 30 | 31.28 | 30 | 4.0 | M25.5 x 0.5
35 | 30 | 52.76 | 30 | 4.58 | M25.5 x 0.5

Produtos (exemplos)

• 4,00 mm — Formato máx.: 1/2" — Abertura: f/1.8–f/11 — WD: 0–∞ — Montagem: C‑Mount — Stock #: 33-300 — Preço: $299.00
• 6,00 mm — Formato máx.: 1/2" — Abertura: f/1.85–f/11 — WD: 50–∞ — Montagem: C‑Mount — Stock #: 33-301 — Preço: $299.00
• 8,00 mm — Formato máx.: 1/2" — Abertura: f/1.8–f/11 — WD: 50–∞ — Montagem: C‑Mount — Stock #: 33-307 — Preço: $299.00
• 12,00 mm — Formato máx.: 1/1.8" — Abertura: f/1.8–f/11 — WD: 100–∞ — Montagem: C‑Mount — Stock #: 33-303 — Preço: $299.00
• 16,00 mm — Formato máx.: 1/1.8" — Abertura: f/1.8–f/11 — WD: 200–∞ — Montagem: C‑Mount — Stock #: 33-304 — Preço: $299.00
• 25,00 mm — Formato máx.: 1/1.8" — Abertura: f/1.85–f/16 — WD: 200–∞ — Montagem: C‑Mount — Stock #: 33-305 — Preço: $299.00
• 35,00 mm — Formato máx.: 1/1.8" — Abertura: f/1.85–f/16 — WD: 200–∞ — Montagem: C‑Mount — Stock #: 33-306 — Preço: $299.00

Especificações técnicas

• Marca: TECHSPEC® (Edmund Optics)
• Série: UC Series
• Opções de distância focal: 4, 6, 8, 12, 16, 25, 35 mm
• Formato máximo do sensor: até 1/1.8" (varia por distância focal)
• Tamanho de pixel alvo: ≤2,2 µm; compatível com alguns sensores 1,85 µm e até 12 MP
• Resolução: >200 lp/mm em designs selecionados
• Abertura: normalmente f/1.8–f/11 (algumas variantes f/1.85–f/16)
• Montagem: C‑Mount
• Características mecânicas: ajustes de foco e íris, parafusos rebaixados; UCi (abertura fixa), UCr (ópticas coladas + anel de bloqueio), UCw (à prova d'água)
