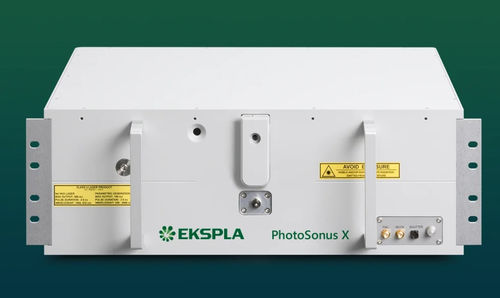

Sistema de laser pulsado PhotoSonus X

Q-switchedde estado sólidoinfravermelho

O PhotoSonus X é um laser DPSS de alta potência de saída e ajustável, projetado para imagem fotoacústica, adequado para aplicações pré-clínicas e clínicas onde são necessários escaneamento rápido de amostras e imagem de alta resolução. Sua alta energia de saída, ampla faixa de ajuste de comprimento de onda, taxa de repetição de até 100 Hz e troca rápida de comprimento de onda o tornam ideal para altas taxas de aquisição de dados e imagem de alta resolução. O sistema é construído em uma plataforma de laser de estado sólido bombeado por diodo, garantindo operação mais silenciosa em comparação com lasers bombeados por lâmpada de flash, o que é particularmente benéfico para ambientes clínicos. A saída do laser pode ser acoplada com quase qualquer tipo de feixe de fibra, e recursos opcionais como um medidor de energia interno e um obturador eletromecânico com capacidade de auto-teste o tornam pronto para certificação em aplicações clínicas fotoacústicas. O design bem projetado do sistema e a tecnologia bombeada por diodo garantem alta confiabilidade e baixos custos operacionais.

Características

• Faixa de ajuste de sinal ultra-ampla de 660 a 1300 nm
• Ajuste de comprimento de onda totalmente motorizado
• Troca rápida de comprimento de onda
• Disparável externamente
• Alta energia de pulso, até 90 mJ do OPO
• Taxa de repetição de pulso de 100 Hz ou 50 Hz
• Pronto para certificação
• Operação silenciosa < 60 dB
• Laser de bomba DPSS integrado e OPO em uma única carcaça
• Saída de feixe de fibra ou fibra
• Sinal e idler através da mesma saída (opcional)
• Medidor de energia integrado (opcional)
• Obturador de saída eletromecânico com capacidade de auto-teste do laser

Especificações

• Variantes de modelo: PhotoSonus X-50, PhotoSonus X-100
• Faixa de comprimento de onda: Sinal: 660–1300 nm; Idler (opcional): 1065–2600 nm
• Energia de pulso MAX de saída OPO: X-50: >90 mJ; X-100: >50 mJ
• Taxa de repetição de pulso: X-50: 50 Hz; X-100: 100 Hz
• Passo de varredura: Sinal: 0,1 nm; Idler: 1 nm
• Duração do pulso: 2–5 ns
• Largura de linha do sinal: < 15 cm⁻¹ a 700 nm ou superior
• Diâmetro típico do feixe de sinal (1/e²): 6 ± 1 mm
• Interfaces de controle: LAN, RS232
• Refrigeração: Resfriado a ar-água em circuito fechado (usando refrigerador externo)
• Tamanho da unidade (L × C × A): 551 × 400 × 162 mm
• Tamanho da fonte de alimentação (L × C × A): 483 × 390 × 140 mm
• Comprimento do umbilical: 0,5 m
• Temperatura da sala de operação: 18–27 °C
• Umidade relativa: 20–80% (não condensante)
• Requisitos de energia: 100–240 V AC, monofásico, 50/60 Hz
• Consumo de energia: < 2 kW

Notas adicionais

• O laser deve estar conectado à eletricidade principal o tempo todo. Se desconectado por mais de uma hora, é necessário um período de aquecimento de algumas horas antes de ligá-lo.
