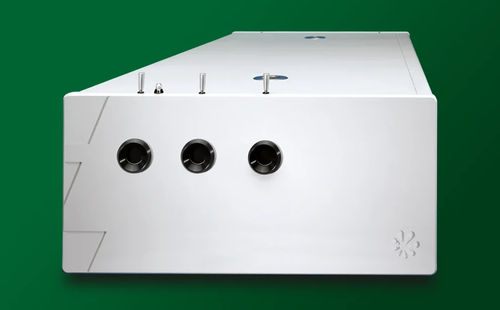

Sistema de laser de nanossegundos PhotoSonus T

Q switchsintonizávelde laboratório

O PhotoSonus T é um laser ajustável de mesa de alta energia projetado para imagem fotoacústica, particularmente quando é necessária uma grande profundidade de imagem da amostra. Esta versão de mesa de uma fonte de laser ajustável de alta energia é otimizada para imagem de grandes volumes de tecido e integra um oscilador paramétrico óptico de nanossegundos e um laser Nd:YAG comutado por Q em uma carcaça compacta.

Características

• Ajuste de comprimento de onda automatizado e sem intervenção de 330 a 2600 nm
• Faixa de ajuste de sinal OPO ultra-ampla de 660 a 1320 nm
• Até 230 mJ na faixa 660–2600 nm, 35 mJ na faixa 330–660 nm
• Largura de linha estreita em toda a faixa de ajuste
• Duração do pulso de 3 a 5 ns
• Controle remoto via teclado ou PC
• Porta de saída separada para o feixe de 532 nm; saída para 1064 nm opcional
• Monitoramento de energia da bomba OPO
• Troca rápida de comprimento de onda em todas as faixas de sinal ou idler

Aplicações

• Imagem fotoacústica
• Fotólise de flash
• Fotobiologia
• Sensoriamento remoto
• Espectroscopia não linear

Descrição
Três modelos com diferentes valores de energia de pulso de saída e taxas de repetição estão disponíveis, com o modelo mais potente entregando mais de 230 mJ de energia de pulso. O laser mantém uma largura de linha estreita (<10 cm⁻¹) em quase toda a faixa de ajuste, tornando-o adequado para várias aplicações de espectroscopia. O sistema é controlado remotamente via teclado ou PC usando os drivers LabVIEW™ fornecidos, e o painel remoto possui um display retroiluminado para facilitar o uso mesmo com óculos de segurança a laser. A manutenção é simples e econômica, com substituição de lâmpada de flash possível sem desalinhamento ou perda de desempenho. O sistema de monitoramento de energia da bomba OPO ajuda a prolongar a vida útil dos componentes ópticos.

Benefícios

• Alta energia de pulso (até 230 mJ) é altamente benéfica para aplicações de imagem fotoacústica
• Resolução de ajuste superior (1–2 cm⁻¹) permite gravação de espectros de alta qualidade
• Alto nível de integração economiza espaço no laboratório
• Substituição de lâmpada de flash sem desalinhamento reduz custos de manutenção
• Design e fabricação interna de sistemas completos, incluindo lasers de bomba, garantem serviço de garantia e pós-garantia confiável e fornecimento de peças de reposição
• Múltiplas interfaces de controle: USB, RS232, LAN e WLAN opcionais para fácil integração
• Opções de atenuador e acoplamento de feixe de fibra para configurações experimentais versáteis

Opções

• -SH: Gerador de segunda harmônica eficiente para a faixa 330–660 nm
• -ER: Faixa de sinal OPO estendida (somente para modelo T+)
• -FBC: Saída acoplada a feixe de fibra
• -ATTN: Atenuador de energia de pulso
• -H: Saída adicional para comprimento de onda de bomba de 1064 nm
• -EM: Medidor de energia OPO
• -AW: Fonte de alimentação resfriada a ar-água

Especificações

• Ajuste de comprimento de onda: 330–2600 nm (automatizado)
• Faixa de sinal OPO: 660–1320 nm (T-10, T-20), 660–1064 nm (T+)
• Faixa de idler OPO: 1065–2600 nm (todos os modelos)
• SH (opcional): 330–660 nm (T-10, T-20), 330–530 nm (T+)
• Energia de pulso máxima: OPO: 150 mJ (T-10), 130 mJ (T-20), 230 mJ (T+); SH: 25 mJ (T-10), 21 mJ (T-20), 35 mJ (T+)
• Largura de linha: <15 cm⁻¹
• Resolução de ajuste: 1 cm⁻¹ (sinal/idler), 2 cm⁻¹ (SH)
• Duração do pulso: 3–5 ns (OPO), 4–6 ns (laser de bomba)
• Diâmetro de feixe típico: 7 mm (T-10, T-20), 9 mm (T+)
• Divergência de feixe típica: <2 mrad (OPO), <0.6 mrad (laser de bomba)
• Polarização: Feixe de sinal horizontal, feixes de idler e SH verticais
• Comprimento de onda de bomba: 532 nm
• Estabilidade de energia de pulso (DesvPad): <2.5%
• Taxa de repetição de pulso: 10 Hz (T-10, T+), 20 Hz (T-20)
• Tamanho da unidade (L × C × A): 456 × 821 × 270 mm
• Tamanho da fonte de alimentação (L × C × A): 330 × 490 × 585 mm
• Comprimento do umbilical: 2.5 m
• Consumo de água (máx 20 °C): <10 l/min
• Temperatura ambiente: 18–27 °C
• Umidade relativa: 20–80% (sem condensação)
• Requisitos de energia: 200–240 VAC, monofásico, 50/60 Hz
• Consumo de energia: <1.5 kVA (T-10), <2.5 kVA (T-20, T+)
• Limpeza: não pior que ISO Classe 9

Nota

• O laser deve permanecer conectado à eletricidade principal em todos os momentos. Se desconectado por mais de uma hora, é necessário um período de aquecimento de várias horas antes de ligá-lo.
