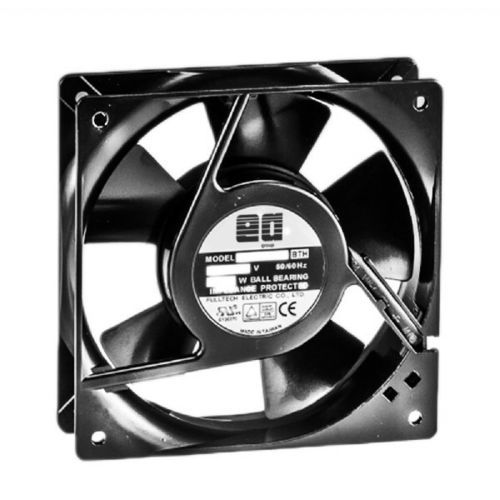

Ventilador de alto desempenho EDM series

de alta vazãoaxialde resfriamento

Visão geral
Ventiladores DC sem escovas alimentados em tensão contínua, com impulsor metálico e estrutura metálica, disponíveis em tamanhos grandes (≥ 92 mm). Projetados para aplicações industriais de refrigeração que exigem alto fluxo de ar e construção robusta. Vários modelos cobrem uma ampla gama de dimensões e níveis de desempenho.

Tabela de especificações

• ED2890M — 280 x 280 x 88,9 mm (11.004 x 11.004 x 3.5 in) — Vazão máx.: 34 ~ 22,1 m³/min (1200 ~ 780 CFM).
• ED2589M — Ø254 x 89 mm (Ø10 x 3.5 in) — Vazão máx.: 29,2 ~ 19,3 m³/min (1030 ~ 680 CFM).
• ED2280M — 225 x 225 x 80 mm (8.85 x 8.85 x 3.15 in) — Vazão máx.: 19,7 ~ 7,6 m³/min (695 ~ 270 CFM).
• ED2172M — 205 x 205 x 72 mm (8.1 x 8.1 x 2.8 in) — Vazão máx.: 18,4 ~ 9,9 m³/min (650 ~ 350 CFM).
• ED1865M — 180 x 180 x 65 mm (7 x 7 x 2.5 in) — Vazão máx.: 13,6 ~ 6,2 m³/min (480 ~ 220 CFM).
• ED1555M — 172 x 150 x 55 mm (6.70 x 5.90 x 2.16 in) — Vazão máx.: 8,8 ~ 4,4 m³/min (310 ~ 155 CFM).
• ED1751M — Ø172 x 51 mm (Ø6.7 x 2.0 in) — Vazão máx.: 9,1 ~ 4,1 m³/min (320 ~ 145 CFM).
• ED1551M — 172 x 150 x 51 mm (6.70 x 5.90 x 2.00 in) — Vazão máx.: 9,1 ~ 4,2 m³/min (320 ~ 150 CFM).
• ED1538M — 172 x 150 x 38 mm (6.70 x 5.90 x 1.50 in) — Vazão máx.: 7,4 ~ 3,7 m³/min (260 ~ 130 CFM).
• ED1238M — 120 x 120 x 38 mm (4.70 x 4.70 x 1.50 in) — Vazão máx.: 4 ~ 2,7 m³/min (140 ~ 94 CFM).
• ED9238M — 92 x 92 x 38 mm (3.62 x 3.62 x 1.50 in) — Vazão máx.: 2,3 ~ 1,6 m³/min (82 ~ 58 CFM).

Notas

• Reservamo-nos o direito de alterar os dados sem aviso prévio.
• Os dados de desempenho estão sujeitos a uma tolerância de ±10%.
• Opcionais: saída de sinal, controlo de velocidade e grau de proteção IP disponíveis mediante solicitação.

Características técnicas

• Tensão de funcionamento: DC (motor brushless).
• Impulsor: impulsor metálico (hélice metálica rotativa).
• Estrutura: chassi metálico.
• Tamanhos disponíveis: de 92 x 92 x 38 mm até 280 x 280 x 88,9 mm.
• Prefixo de modelos: ED (exemplos: ED9238M, ED1238M, ED1538M, ED1551M, ED1555M, ED1751M, ED1865M, ED2172M, ED2280M, ED2589M, ED2890M).
• Faixa de vazão máxima por modelo: aprox. 2,3 ~ 34 m³/min (aprox. 58 ~ 1200 CFM) dependendo do modelo.
• Tolerâncias e opções: desempenho ±10%; saída de sinal, controlo de velocidade e índices IP disponíveis mediante solicitação.
