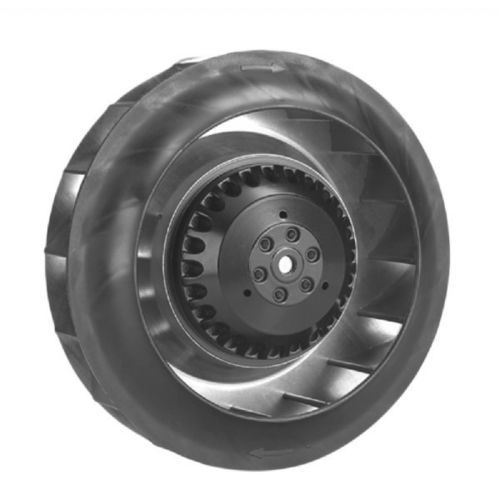

Ventilador CC ED series

de alto desempenhode alta vazãocentrífugo

Descrição curta
Projetado para aplicações de movimentação de ar de engenharia onde alta confiabilidade, alto fluxo de ar, altas pressões estáticas e espaço limitado são considerações primárias. A série ED compreende ventiladores centrífugos DC motorizados (impelidores motorizados) com pás curvadas para trás, cobrindo tamanhos de Ø100 x 25 mm a Ø250 x 110 mm.

Especificação
Spec. | Nº do modelo | Tamanho (mm) / Tamanho (Inch) | Fluxo máx. (m³/min) / Fluxo máx. (CFM) | Observações
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — Pás curvadas para trás
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — Pás curvadas para trás
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — Pás curvadas para trás
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — Pás curvadas para trás
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — Pás curvadas para trás
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — Pás curvadas para trás
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — Pás curvadas para trás
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — Pás curvadas para trás

Notas

• Reservamo-nos o direito de alterar os dados sem aviso prévio.
• Desempenho dos dados sujeito a tolerância de 10%.

Especificações técnicas

• Família de produtos: Ventiladores centrífugos DC / impelidores motorizados
• Tipo de impelidor: Impelidor curvo para trás (listado para todos os modelos)
• Modelos disponíveis e principais especificações:
  • ED25011 — Tamanho Ø250 x 110 mm (Ø9.8 x 4.3 in); Fluxo máx. 26.1 m³/min (920 CFM)
  • ED22599 — Tamanho Ø225 x 99 mm (Ø8.8 x 3.89 in); Fluxo máx. 23.6 m³/min (835 CFM)
  • ED22171 — Tamanho Ø221.5 x 71 mm (Ø8.7 x 2.7 in); Fluxo máx. 17.6 m³/min (621 CFM)
  • ED19069 — Tamanho Ø190 x 69 mm (Ø7.5 x 2.7 in); Fluxo máx. 12.2 m³/min (432 CFM)
  • ED17569 — Tamanho Ø175 x 69 mm (Ø6.9 x 2.7 in); Fluxo máx. 12.4 m³/min (437 CFM)
  • ED17567 — Tamanho Ø175 x 67 mm (Ø6.9 x 2.6 in); Fluxo máx. 11.2 m³/min (395 CFM)
  • ED13391 — Tamanho Ø133 x 91 mm (Ø5.2 x 3.5 in); Fluxo máx. 9.2 m³/min (326 CFM)
  • ED10025 — Tamanho Ø100 x 25 mm (Ø3.9 x 1.0 in); Fluxo máx. 1.92 m³/min (35 CFM)
• Aplicação típica: movimentação de ar técnica onde são necessários altos fluxos de ar e altas pressões estáticas em espaço limitado
