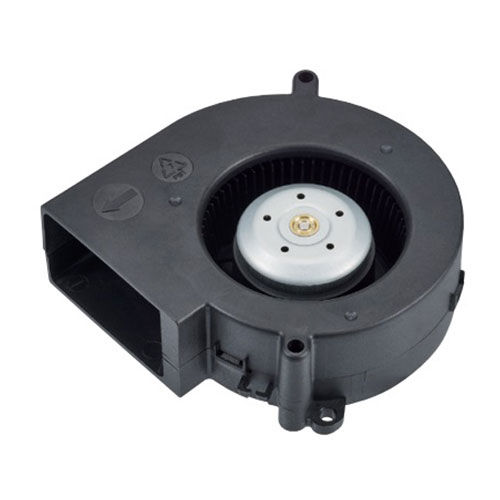

Ventilador de resfriamento EBD series

de alto desempenhosilenciosocentrífugo

Visão geral do produto
Ventiladores sopradores DC da série EBD. O fluxo de ar é direcionado perpendicularmente ao eixo do ventilador para fornecer altas vazões volumétricas, adequadas para refrigeração e ventilação em equipamentos compactos e aplicações industriais. Diversos tamanhos e configurações disponíveis para integração OEM.

Modelos disponíveis e desempenho chave

• EBD12032 — 120 x 120 x 32 mm — 0,891 m3/min (31,47 CFM)
• EBD11020 — 110 x 110 x 20 mm — 0,792 m3/min (27,98 CFM)
• EBD09733 Model A — 97 x 97 x 33 mm — 0,956 m3/min (33,77 CFM)
• EBD09733 Model B — 97 x 97 x 33 mm — 1,572 m3/min (55,53 CFM)
• EBD09512 — 95 x 95 x 12 mm — 0,403 m3/min (14,24 CFM)
• EBD08020 — 80 x 80 x 20 mm — 0,668 m3/min (23,61 CFM)
• EBD08008 — 80 x 80 x 8 mm — 0,228 m3/min (8,07 CFM)
• EBD07530 — 75 x 75 x 30 mm — 0,330 m3/min (11,65 CFM)
• EBD07510 — 70 x 70 x 10 mm — 0,250 m3/min (8,84 CFM)
• EBD07508 — 75 x 75 x 8 mm — 0,593 m3/min (20,94 CFM)
• EBD07016 — 70 x 70 x 16 mm — 0,333 m3/min (11,78 CFM)
• EBD06907 — 69 x 69 x 7 mm — 0,208 m3/min (7,35 CFM)
• EBD06015 — 60 x 60 x 15 mm — 0,281 m3/min (9,94 CFM)
• EBD05508 — 55 x 55 x 8 mm — 0,096 m3/min (3,40 CFM)
• EBD05020 Model B — 50 x 50 x 20 mm — 0,158 m3/min (5,57 CFM)
• EBD05015 Model B — 50 x 50 x 15 mm — 0,150 m3/min (5,16 CFM)
• EBD03510 — 35 x 35 x 10 mm — 0,094 m3/min (3,30 CFM)
• EBD03010 — 30 x 30 x 10 mm — 0,052 m3/min (1,84 CFM)

Notas

• Reservamo-nos o direito de alterar os dados sem aviso prévio.
• Desempenho sujeito a tolerância de ±10 %.
• Opções sob consulta: saída de sinal, controlo de velocidade, classificação IP.

Especificações técnicas

• Série: EBD
• Tensão: DC
• Direção do fluxo: perpendicular ao eixo do ventilador
• Função principal: fornecer elevada vazão volumétrica para refrigeração e ventilação
• Opções: saída de sinal, controlo de velocidade, classificação IP mediante pedido
