Motor de indução 4EL160 series
trifásico400 V690 V

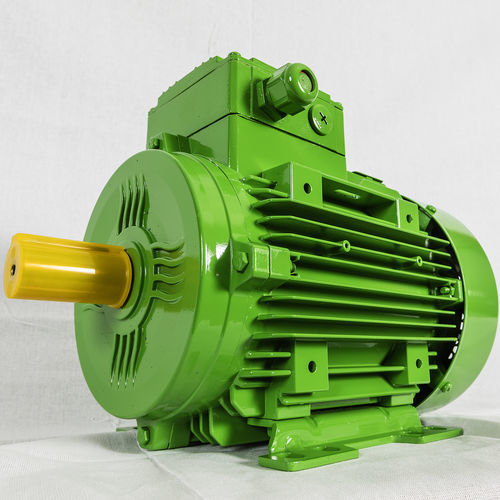

Motor de indução - 4EL160 series - ELK Motor - trifásico / 400 V / 690 V
Motor de indução - 4EL160 series - ELK Motor - trifásico / 400 V / 690 V
Motor de indução - 4EL160 series - ELK Motor - trifásico / 400 V / 690 V - imagem - 2
Motor de indução - 4EL160 series - ELK Motor - trifásico / 400 V / 690 V - imagem - 3
Motor de indução - 4EL160 series - ELK Motor - trifásico / 400 V / 690 V - imagem - 4
Motor de indução - 4EL160 series - ELK Motor - trifásico / 400 V / 690 V - imagem - 5
Guardar nos favoritos
Comparar

Características

Tipo
de indução, trifásico
Tensão
400 V, 690 V
Construção
de alumínio, tipo gaiola de esquilo
Grau de proteção
IP55
Classe de eficiência
IE4
Número de polos
4 polos, 2 polos
Arrefecimento
autoventilado
Aplicações
para aplicações industriais
Outras características
de baixa tensão, de alto rendimento, de alto torque
Potência

11 kW, 15 kW, 18,5 kW
(14,96 hp, 20,39 hp, 25,15 hp)

Intensidade de corrente

18,9 A, 21 A, 25,6 A, 28,9 A, 31,4 A

Torque

35,6 Nm, 48,6 Nm, 59,8 Nm, 71,5 Nm, 97,5 Nm
(26,257213 ft.lb, 35,84552 ft.lb, 44,106217 ft.lb, 52,735694 ft.lb, 71,91231 ft.lb)

Velocidade de rotação

1.470 rpm, 1.475 rpm, 2.950 rpm, 2.955 rpm
(9.236,2824 rad.min-1, 9.267,6983 rad.min-1, 18.535,3967 rad.min-1, 18.566,8126 rad.min-1)

Diâmetro

316 mm
(12,44 in)

Temperatura de operação

MÁX: 40 °C
(104 °F)

MÍN: -15 °C
(5 °F)

Descrição

Forma da estrutura B5 / B3 / B35 / B34 Caixa Terminal Posição Topo Tamanho da moldura 160 Frequência 50 Hz Momento de inércia 0,03913 kg.m² Carga 4/4 3/4 1/2 Eficiência 92,6 % 92,6 % 92,6 % 92,6 % Factor de potência 0.91 Classe de Isolamento F (155°C) Subida de temperatura B (80°K) Altitude máxima 1000 m Métodos de arrefecimento IC 411 Nível de pressão sonora 74 dB(A) Vibração Classe A Duty Cycle S1 (Continuous Running Duty) Factor de Serviço 1.25 Direcção de Rotação no sentido dos ponteiros do relógio Peso do motor 89,0 kg Rolamentos DS (6309 ZZ) NS (6209 ZZ)

---

Tradução automática  (ver texto original em inglês)
