Motor de indução 3EL100L series
trifásico400 V460 V

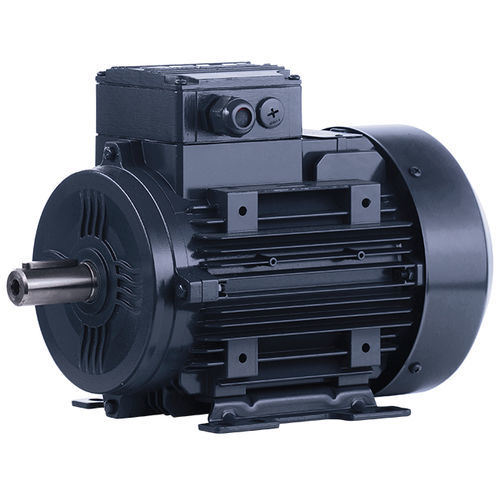

Motor de indução - 3EL100L series - ELK Motor - trifásico / 400 V / 460 V
Motor de indução - 3EL100L series - ELK Motor - trifásico / 400 V / 460 V
Guardar nos favoritos
Comparar

Características

Tipo
de indução, trifásico
Tensão
400 V, 460 V, 380 V
Construção
de alumínio, tipo gaiola de esquilo
Grau de proteção
IP55
Classe de eficiência
IE3
Número de polos
4 polos, 6 polos, 2 polos
Arrefecimento
autoventilado
Aplicações
para aplicações industriais
Outras características
de baixa tensão, de alto rendimento, de alto torque
Potência

MÁX: 3,48 kW
(4,73 hp)

MÍN: 1,5 kW
(2,04 hp)

Intensidade de corrente

MÁX: 10,8 A

MÍN: 3,45 A

Torque

9,85 Nm, 14,49 Nm, 15 Nm, 19,76 Nm
(7,264987 ft.lb, 10,687276 ft.lb, 11,063432 ft.lb, 14,574228 ft.lb)

Velocidade de rotação

MÁX: 3.495 rpm
(21.959,7326 rad.min-1)

MÍN: 955 rpm
(6.000,442 rad.min-1)

Diâmetro

193 mm
(7,6 in)

Temperatura de operação

MÁX: 40 °C
(104 °F)

MÍN: -15 °C
(5 °F)

Descrição

Forma da estrutura B5 / B3 / B35 / B34 Caixa Terminal Posição Topo Tamanho da moldura 100 Frequência 50 Hz Momento de inércia 0,00450 kg.m² Carga 4/4 3/4 1/2 Eficiência 87.1 % 87.1 % 87.1 % 87.1 % Factor de potência 0.89 Classe de Isolamento F (155°C) Subida de temperatura B (80°K) Altitude máxima 1000 m Métodos de arrefecimento IC 411 Nível de pressão sonora 62 dB(A) Vibração Classe A Duty Cycle S1 (Continuous Running Duty) Factor de Serviço 1.20 Direcção de Rotação no sentido dos ponteiros do relógio Peso do motor 23,0 kg Rolamentos DS (6206 ZZ) NS (6206 ZZ)

---

Tradução automática  (ver texto original em inglês)
