Motor compacto 3ED180 series
de induçãotrifásico400 V

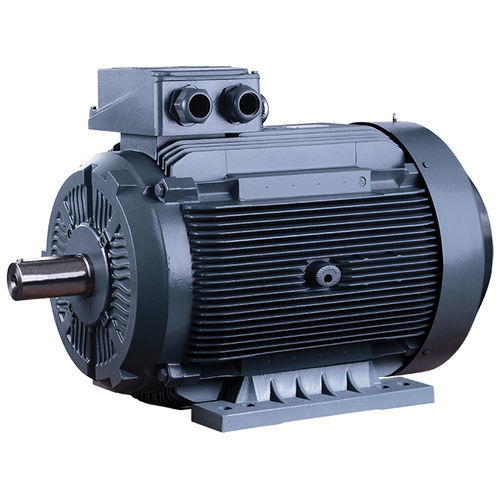

Motor compacto - 3ED180 series - ELK Motor - de indução / trifásico / 400 V
Motor compacto - 3ED180 series - ELK Motor - de indução / trifásico / 400 V
Guardar nos favoritos
Comparar

Características

Tipo
de indução, trifásico
Tensão
400 V, 690 V
Construção
em ferro fundido, tipo gaiola de esquilo, compacto
Grau de proteção
IP55
Classe de eficiência
IE3
Número de polos
2 polos
Arrefecimento
autoventilado
Aplicações
para aplicações industriais
Outras características
de baixa tensão, de alto rendimento, de alto torque
Potência

30 kW
(40,79 hp)

Intensidade de corrente

29,4 A, 32,6 A, 51 A, 56,4 A

Torque

96,9 Nm, 195 Nm
(71,469772 ft.lb, 143,824619 ft.lb)

Velocidade de rotação

1.470 rpm, 2.955 rpm
(9.236,2824 rad.min-1, 18.566,8126 rad.min-1)

Diâmetro

348 mm
(13,7 in)

Temperatura de operação

MÁX: 40 °C
(104 °F)

MÍN: -15 °C
(5 °F)

Descrição

Forma da estrutura B5 / B3 / B35 / B34 Caixa Terminal Posição Topo Tamanho da moldura 180 Frequência 50 Hz Momento de inércia 0,08800 kg.m² Carga 4/4 3/4 1/2 Eficiência 93,3 % 93,3 % 93,3 % 93,3 % Factor de potência 0.91 Classe de Isolamento F (155°C) Subida de temperatura B (80°K) Altitude máxima 1000 m Métodos de arrefecimento IC 411 Nível de pressão sonora 74 dB(A) Vibração Classe A Duty Cycle S1 (Continuous Running Duty) Factor de serviço Direcção da rotação no sentido dos ponteiros do relógio Peso do motor 197 kg Rolamentos DS (6310 ZZ) NS (6210 ZZ)

---

Tradução automática  (ver texto original em inglês)
