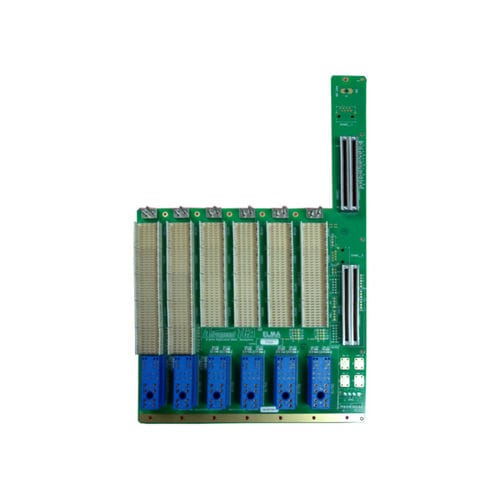

Backplane AdvancedTCA 109ATCA506-3013R

06-10 instalações

O backplane ATCA 5U de 6 ranhuras é um Mesh replicado de 6 ranhuras com IPMB radial, concebido para satisfazer taxas de dados de 40 Gbps (4 x portas 10G). Os backplanes ATCA da Elma Bustronic foram simulados e caracterizados pelo nosso laboratório de integridade de sinal para otimizar o desempenho. Características do produto Distribuição de até 400W/slot 48VDC para cada slot Concebidos para cumprir taxas de dados de 40Gbps (4 x 10G portas) Baseado nos princípios de conceção do IEEE 802.3-2012 (Secção 5 Anexo 69B.4), 10GBASE-KR e 40GBASE-KR4 Topologia de malha replicada tripla Material laminado de alta qualidade Nelco 4000-13EP-SI Estudos extensivos de simulação pré-layout e pós-layout Backdrilled para minimizar as reflexões do stub Desvio de perda de inserção (ILD) muito baixo Gestores de prateleira dupla na ranhura 0, implementação radial de IPMB/I2C
