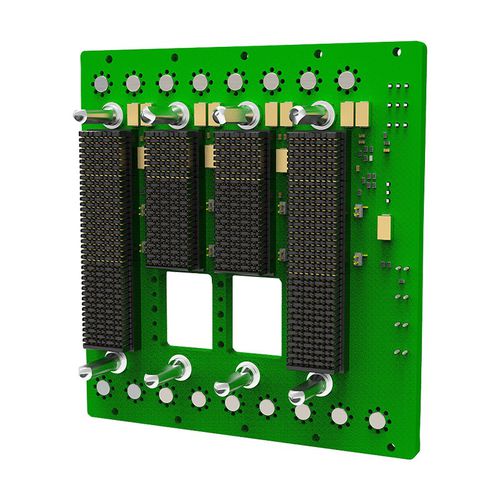

Backplane PCIe 1SVX304AxP-xxxx

OpenVPX01-05 instalações

Concebidos em consonância com a SOSA, os backplanes 3U de 4 ranhuras da Elma oferecem 4 ranhuras Plug in Card (PIC) para suportar as iniciativas MOSA, CMOSS e HOST. Suporta sinais de alta velocidade em todos os caminhos de dados e conectores VITA 67.3 e conectores ópticos VITA 66.5. Características do produto placa traseira 3U OpenVPX com quatro ranhuras PIC em conformidade com SOSA 1.0 Suporta comutador Ethernet de domínio duplo 1/10/40 e 25/100 Perfil de ranhura PNT SLT3x-TIM-2S1U22S1U2U1H-14.9.2 As ligações de plano de expansão encaminhadas suportam taxas de dados PCIe Gen 4 Todas as ligações do plano de controlo e de dados foram concebidas para taxas de dados de 25 Gbps e suportam 100GBASE-KR4 Portas seriais de manutenção roteadas para um cabeçalho; comprimento correspondente, REF de baixa distorção e relógios AUX Cabeçalho IPMC para gestor de chassis externo; pinos de alimentação conectores de "parede fina" na parte inferior frontal Conector de bolacha VPX em ranhuras com aberturas VITA 67.3 permite a ligação de placas não VITA 67.3
