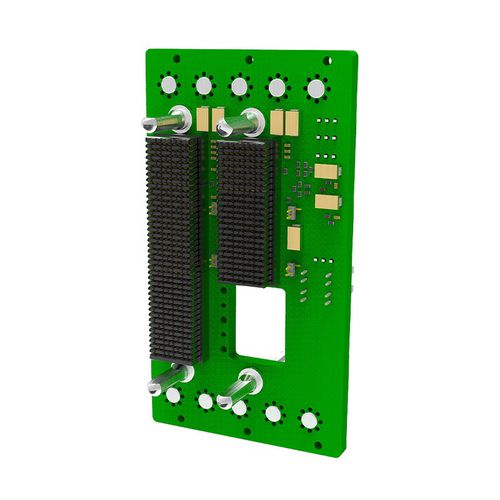

Backplane PCIe 1SVX302AMP-1X31

OpenVPX01-05 instalações

Concebido em conformidade com a SOSA, este backplane 3U oferece 2 ranhuras para cartões de encaixe (PIC) para apoiar as iniciativas MOSA e CMOSS do DoD. O backplane suporta sinais de alta velocidade em todos os caminhos de dados e abertura VITA 67.3c na ranhura 2. Características do produto Perfis de ranhura em alinhamento com a Norma Técnica SOSA Versão 1.0 conectores de "parede fina" no conetor de bolacha VPX frontal inferior nas ranhuras com aberturas VITA 67.3 para permitir a ligação de placas não VITA 67.3. Placa-mãe 3U OpenVPX de dois slots alinhada com SOSA - Slot 1: SLT3-PAY-1F1F2U1TU1T1U1T-14.2.16-n, Slot de E/S intensiva - Slot 2: SLT3-PAY-1F1U1S1S1U2F1H-14.6.11-n, Slot de carga útil intensiva de computação Comprimento correspondente, relógios REF e AUX de baixa distorção Cabeçalho IPMC para gestor de chassis externo Pinos de alimentação Ligações de plano de controlo e de dados encaminhadas, concebidas para taxas de dados de 25 Gbps e suporte Ligações de plano de expansão encaminhadas suportam taxas de dados PCIe Gen-4 As ligações do plano de expansão encaminhadas suportam taxas de dados PCIe Gen-4 Portas seriais de manutenção roteadas para um cabeçalho Os sinais não encaminhados passam para os conectores do Módulo de Transição Traseira e são configurados para suportar RTMs ou cabos Meritec
