Estroboscópio de visão industrial DRELLOSCOP 1296
estacionáriode alta intensidade110-230 V

Estroboscópio de visão industrial - DRELLOSCOP 1296 - ELMED Dr. Ing. Mense GmbH - estacionário / de alta intensidade / 110-230 V

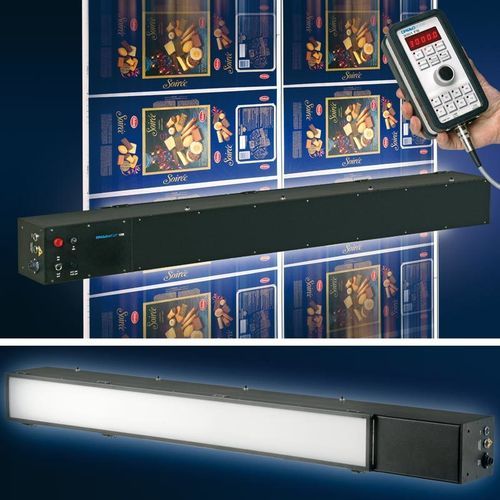

Estroboscópio de visão industrial - DRELLOSCOP 1296 - ELMED Dr. Ing. Mense GmbH - estacionário / de alta intensidade / 110-230 V
Estroboscópio de visão industrial - DRELLOSCOP 1296 - ELMED Dr. Ing. Mense GmbH - estacionário / de alta intensidade / 110-230 V - imagem - 2
Estroboscópio de visão industrial - DRELLOSCOP 1296 - ELMED Dr. Ing. Mense GmbH - estacionário / de alta intensidade / 110-230 V - imagem - 3
Guardar nos favoritos
Comparar

Características

Especificações
estacionário, de alta intensidade, 110-230 V, de visão industrial

Descrição

Visão geral do produto
  • Para observação de bandas impressas e bandas de material em máquinas de impressão, rebobinadoras ou cortadores de bobinas
  • Alta intensidade luminosa com iluminação homogênea para larguras de banda até 2000 mm
  • Construção industrial robusta e resistente a interferências para operação contínua
  • Frequência de flash até 166,67 Hz / 10000 min-1
  • Comando interno e externo da frequência de flash
  • Operação simples via controle remoto com suporte magnético
  • Função slow-motion
  • Deslocamento de fase ajustável entre trigger externo e flash
  • Função dimmer
  • Função de desligamento automático


Versões / Tamanhos
  • Ref. 0D1129600033 - DRELLOSCOP 1296/3 - largura de banda 1000 mm com 3 tubos flash
  • Ref. 0D1129600043 - DRELLOSCOP 1296/4 - largura de banda 1300 mm com 4 tubos flash
  • Ref. 0D1129600053 - DRELLOSCOP 1296/5 - largura de banda 1600 mm com 5 tubos flash
  • Ref. 0D1129600063 - DRELLOSCOP 1296/6 - largura de banda 2000 mm com 6 tubos flash


Conteúdo da entrega
  • DRELLOSCOP 1296 (versão/tamanho selecionado)
  • Controle remoto 3001 FB incl. cabo de ligação 6 m
  • Cabo de alimentação 2 m
  • Placa de vidro difusor com proteção contra estilhaços
  • Kit de montagem (120°)
  • Tubos de flash 302-2 (quantidade conforme versão/tamanho selecionado)
  • Plug para ligação de trigger externo
  • Manual de operação (inglês ou alemão)


Informações adicionais
  • Sensor de contraste disponível como acessório opcional
  • Sujeito a alterações por progresso técnico


Especificações técnicas
  • Alimentação: 230 VAC, 50 – 60 Hz (opcional 115 VAC)
  • Consumo: 1296/3: máx. 180 W; 1296/4: máx. 220 W; 1296/5: máx. 260 W; 1296/6: máx. 300 W
  • Dimensões (L x A x P): 1296/3: 1140 x 160 x 140 mm; 1296/4: 1440 x 160 x 140 mm; 1296/5: 1740 x 160 x 140 mm; 1296/6: 2040 x 160 x 140 mm; controle remoto 3001 FB: 90 x 170 x 65 mm
  • Peso: 1296/3: aprox. 22 kg; 1296/4: aprox. 26 kg; 1296/5: aprox. 30 kg; 1296/6: aprox. 32 kg; controle remoto 3001 FB: aprox. 0,8 kg
  • Faixa de frequência: 0,5 – 166,67 Hz / 30 – 10000 min-1
  • Controle interno da frequência: botão rotativo no controle remoto 3001 FB
  • Controle externo da frequência: pulsos retangulares 0,3 – 24 Vs
  • Visor: display 5 dígitos 7 segmentos no controle remoto 3001 FB; indicação em Hz / min-1
  • Deslocamento de fase: 0° – 360° (para trigger externo)
  • Função slow-motion: frequência de batimento ± 2.000 Hz (para trigger externo)
  • Desligamento automático: ativável - 3 min.
  • Intensidade luminosa (dependente da frequência): máx. 1880 lux (@ 30 cm) / máx. 676 lux (@ 50 cm)
  • Área iluminada: 1296/3: aprox. 1000 x 360 mm (@ 30 cm) / aprox. 1666 x 600 mm (@ 50 cm); 1296/4: aprox. 1300 x 360 mm (@ 30 cm) / aprox. 2166 x 600 mm (@ 50 cm); 1296/5: aprox. 1600 x 360 mm (@ 30 cm) / aprox. 2666 x 600 mm (@ 50 cm); 1296/6: aprox. 1900 x 360 mm (@ 30 cm) / aprox. 3166 x 600 mm (@ 50 cm)
  • Fonte de luz: tubos flash de quartzo 302-2
  • Número de fontes: 1296/3: 3 un.; 1296/4: 4 un.; 1296/5: 5 un.; 1296/6: 6 un.
  • Temperatura de operação: 0° ... +50° C
  • Temperatura de armazenamento: -20° ... +70° C
  • Grau de proteção: IP30 (aparelho); IP50 (controle remoto 3001 FB)
  • Certificação: CE
