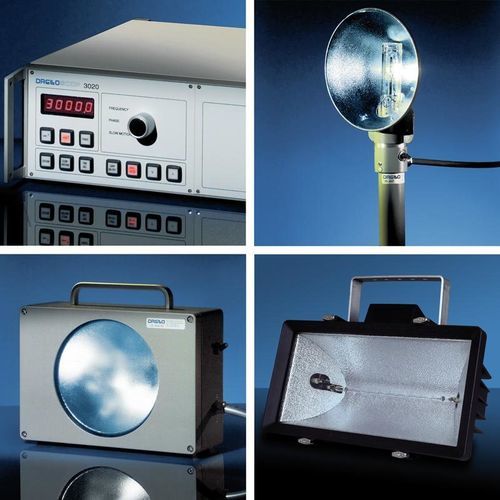

Estroboscópio digital DRELLOSCOP 3020

de alta intensidadecom luminária separadaà prova de água

Visão geral DRELLOSCOP 3020 – Sistema estroboscópico industrial para inspeção, análise de vibrações, medição de velocidade de rotação, estudos de cavitação e controlo de qualidade. Disponível em três variantes de lâmpadas selecionáveis. A frequência de flash pode ser controlada internamente ou externamente e uma saída permite a sincronização com dispositivos externos. Função slow-motion e deslocamento de fase ajustável para acionamento externo facilitam inspeções e medições detalhadas.

Características principais

• Três variantes de lâmpadas para diferentes aplicações industriais (portátil, à prova de respingos, feixe largo)
• Iluminação até 12750 lux (dependendo da lâmpada) a 100 cm
• Intervalo de frequência até 416 Hz / 25000 min⁻¹ (dependendo da lâmpada/modo)
• Controlo interno e externo da taxa de flash
• Função slow-motion (beat frequency) para observação melhorada
• Deslocamento de fase ajustável entre gatilho externo e flash (0°–360°)
• Saída de pulso de relógio para sincronização de dispositivos adicionais
• Capacidade de sincronização master/slave
• Comando remoto e interface RS-232 opcionais

Funções

• Controlo interno da taxa de flash através de botão rotativo
• Controlo externo via transdutor (impulsos positivos 0,5–30 Vs) ou tensão senoidal (1–60 Vss)
• Saída de trigger (12 V positivo, impulsos em forma de agulha) para sincronização
• Função slow-motion e deslocamento de fase ajustável para acionamento externo

Opções

• Comando remoto 3001 FB
• Interface serial RS-232 para controlo via comandos ASCII
• Sincronização master/slave com múltiplos dispositivos (ex. DRELLOSCOP 3018)
• Divisor/extensão de frequência para frequências mais altas com acionamento externo

Variantes de lâmpadas
Lâmpada portátil HL 4037

• Intensidade luminosa: máx. 12750 lux (a 100 cm)
• Área iluminada: Ø aprox. 820 mm (a 100 cm)
• Dimensões: punho Ø 40 mm, comprimento do punho 120 mm, refletor 200 mm, comprimento total 380 mm
• Peso: aprox. 1,6 kg (incl. cabo de ligação de 6 m e ficha)
• Fonte de luz: tubo de flash de quartzo 305-1

Lâmpada à prova de respingos LE 4040

• Intensidade luminosa: máx. 12750 lux (a 100 cm)
• Área iluminada: Ø aprox. 820 mm (a 100 cm)
• Dimensões (L x A x P): 330 x 230 x 110 mm
• Peso: aprox. 6 kg (incl. cabo de 6 m e ficha)
• Classe de proteção: IP67
• Fonte de luz: tubo de flash de quartzo 305-1

Lâmpada de feixe largo à prova de respingos LE 4047

• Intensidade luminosa: máx. 5300 lux (a 100 cm)
• Área iluminada: aprox. 2200 x 1065 mm (a 100 cm)
• Dimensões (L x A x P): 465 x 185 x 250 mm
• Peso: aprox. 7,4 kg (incl. cabo de 6 m e ficha)
• Classe de proteção: IP55
• Fonte de luz: tubo de flash de quartzo 103-1

Especificações técnicas

• Unidade de controlo DRELLOSCOP 3020
• Alimentação: 230 VAC, 50–60 Hz (opcional 115 VAC)
• Consumo: máx. 900 W
• Dimensões incl. punho (L x A x P): 450 x 133 x 375 mm
• Peso: aprox. 17 kg
• Intervalo de frequência (HL 4037 / LE 4040 / modo automático): 0,5 – 416 Hz / 30 – 25000 min⁻¹
• Intervalo de frequência (LE 4047): 0,5 – 240 Hz / 30 – 14400 min⁻¹
• Controlo interno: botão rotativo
• Controlo externo: transdutor externo, impulsos positivos 0,5–30 Vs ou tensão senoidal 1–60 Vss
• Saída de trigger: 12 V positivo, impulsos em forma de agulha, resistência interna aprox. 1 kΩ
• Display: 5 dígitos, 7 segmentos, leitura em Hz / min⁻¹
• Deslocamento de fase (trigger externo): 0° – 360°
• Função slow-motion (beat frequency): ± 5.000 Hz (trigger externo)
• Duração do flash: 10 – 25 μs
• Interface serial: RS-232 (opcional)
• Temperatura de funcionamento: 0° … +50° C
• Temperatura de armazenamento: -20° … +70° C
• Certificação: CE
