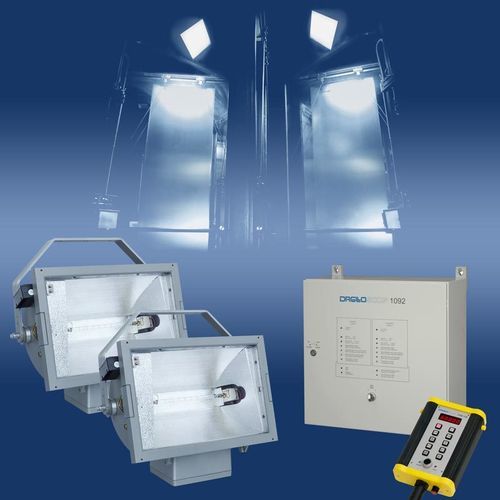

Estroboscópio de visão industrial DRELLOSCOP 1092estacionáriode alta intensidadecom luminária separada
Guardar nos favoritos
Comparar
Características
- Especificações
- de elevado desempenho, estacionário, de alta intensidade, 110-230 V, com luminária separada, à prova de água, de visão industrial
Descrição
Visão geral
Versões / Conteúdo da entrega
Documentos
Especificações técnicas
Características / Especificações
- Alto fluxo luminoso e iluminação de grandes áreas para inspeção industrial em larga escala e a indústria siderúrgica
- Controle visual de qualidade e detecção de defeitos de superfície (ex.: marcas periódicas de rolos, marcas de vibração, depósitos de escória, gotas de emulsão)
- Projeto industrial robusto e à prova de respingos para operação contínua (IP54)
- Unidade eletrônica para montagem em parede com indicação detalhada de estado e unidade de controlo remoto 1090 FB (suporte magnético)
- Disponível com uma ou duas lâmpadas de feixe largo LE 4149; tubo de flash de quartzo de alto desempenho 106-1
- Não requer ventilação externa dos tubos de flash, evitando contaminação do interior da luminária
- Design modular que facilita a manutenção
- Frequência de flash até 130 Hz / 7800 min-1 (disparo externo até 2080 Hz com divisor de frequência integrado)
- Controlo interno e externo da taxa de flash, deslocamento de fase ajustável, brilho ajustável e função slow-motion
- Função de desligamento automático (configurável)
Versões / Conteúdo da entrega
- Ref. 0D1109200005 - DRELLOSCOP 1092 com 2 x lâmpada LE 4149:
- Unidade eletrónica DRELLOSCOP 1092
- 2 x lâmpada LE 4149 incl. suporte de montagem, cabo de ligação de 10 m e tomada
- 2 x tubo de flash de alto desempenho 106-1
- Unidade de comando remoto 1090 FB incl. cabo de ligação de 15 m
- Cabo de alimentação 6 m
- Ficha para ligação de trigger externo
- Chave para caixa eletrónica
- Manual de instruções (inglês ou alemão)
- Ref. 0D1109200006 - DRELLOSCOP 1092 com 1 x lâmpada LE 4149:
- Unidade eletrónica DRELLOSCOP 1092
- 1 x lâmpada LE 4149 incl. suporte de montagem, cabo de ligação de 10 m e tomada
- 1 x tubo de flash de alto desempenho 106-1
- Unidade de comando remoto 1090 FB incl. cabo de ligação de 15 m
- Cabo de alimentação 6 m
- Ficha para ligação de trigger externo
- Chave para caixa eletrónica
- Manual de instruções (inglês ou alemão)
Documentos
- Ficha técnica disponível em inglês e alemão
Especificações técnicas
- Alimentação: 230 VAC, 40–60 Hz (opcional 115 VAC)
- Consumo de energia: máx. 1600 W
- Dimensões (L x A x P): unidade eletrónica 500 x 500 x 210 mm; lâmpada LE 4149 (sem suporte) aprox. 560 x 500 x 320 mm; unidade remota 1090 FB 210 x 290 x 90 mm
- Peso: unidade eletrónica aprox. 16 kg; lâmpada LE 4149 aprox. 16 kg; unidade remota 1090 FB aprox. 2,5 kg
- Faixa de frequência: 60–130 Hz / 3600–7800 min-1; entrada externa min. 60 Hz – máx. 2080 Hz com divisor integrado
- Controlo interno: botão rotativo na unidade 1090 FB
- Controlo externo: impulsos 0,5–30 V ou tensão contínua 0–10 V (opcional corrente de controlo 0–20 mA)
- Visor: visualização 5 dígitos 7-segmentos na unidade 1090 FB; indicação em Hz / min-1
- Desfasamento: 0°–360° (para trigger externo)
- Função slow-motion: frequência de batimento ±9.500 Hz (para trigger externo)
- Desligamento automático: ativável – 2,5 min
- Duração do flash: aprox. 50 μs
- Energia do flash: máx. 5,5 J, ajustável
- Intensidade luminosa (por lâmpada / dependente da frequência): máx. 1780 lux (@ 150 cm); máx. 1000 lux (@ 200 cm); máx. 640 lux (@ 250 cm)
- Área iluminada (por lâmpada): aprox. 2430 x 1290 mm (@ 150 cm); aprox. 3240 x 1720 mm (@ 200 cm); aprox. 4050 x 2150 mm (@ 250 cm)
- Fonte de luz: tubo de flash de quartzo de alto desempenho 106-1
- Temperatura de operação: 0° … +40° C; armazenamento: -20° … +70° C
- Classe de proteção: IP54; Certificação: CE
Características / Especificações
- Modelo: DRELLOSCOP 1092
- Família de produto: HELIO-STROB
- Alimentação: 230 VAC (opcional 115 VAC)
- Consumo máx.: 1600 W
- Frequência interna: 60–130 Hz
- Trigger externo: até 2080 Hz com divisor
- Energia do flash: até 5,5 J, ajustável
- Duração do flash: aprox. 50 μs
- Intensidade a 150/200/250 cm: 1780 / 1000 / 640 lux
- Área iluminada a 150/200/250 cm: 2430 x 1290 / 3240 x 1720 / 4050 x 2150 mm
- Classe de proteção: IP54
