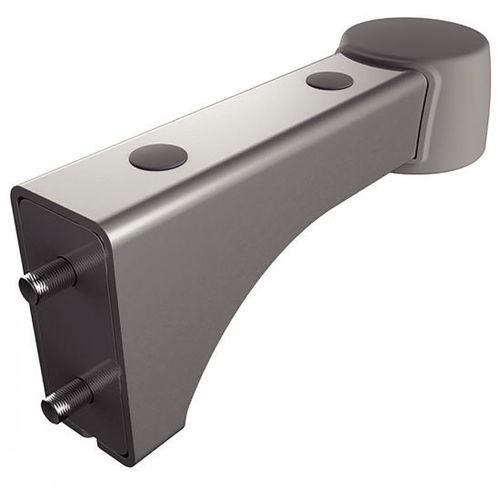

Sistema de braço articulado em alumínio 94-1500-8

em aço

Produto
Braço de suporte para rodízio giratório, modelo 94-150. Melhora a estabilidade e protege contra impactos; leve curvatura permite rotação de 360° dos rodízios giratórios.

Material

• Braço de suporte em aço, acabamento peliculado cor alumínio.
• 1 batente em plástico TPE, 70 Shore A, cinza (RAL 7042).
• 2 parafusos ISO 7380 - M8x16 em aço zincado.
• 1 parafuso DIN 7991 - M12x25 em aço zincado.
• 2 tampas plásticas cinza (RAL 7042).

Utilização
O braço de suporte melhora a estabilidade e protege contra impactos para rodízios giratórios; permite rotação de 360° dos rodízios.

Montagem
O braço de suporte pode ser fixado lateralmente, transversalmente ou frontalmente. Para fixação frontal, o furo central do perfil deve ser rosqueado M8.

Exemplo de pedido
Referência: 94-1500-8

Disponibilidade / Preço
Disponibilidade (referência 94-1500-8): 4 a 8 dias.
Preço indicado no site: NC

Características / especificações técnicas

• Série / Modelo: 94-150
• Função: Braço de suporte para rodízio giratório (rotação 360°)
• Material: Aço, peliculado cor alumínio
• Batente: 1 x TPE 70 Shore A, cinza (RAL 7042)
• Parafusaria fornecida: 2 x ISO 7380 M8x16 (aço zincado), 1 x DIN 7991 M12x25 (aço zincado)
• Tampas: 2 tampas plásticas cinza (RAL 7042)
• Montagem: lateral, transversal ou frontal (rosca M8 necessária para montagem frontal)
• Exemplo referência fornecedor: 94-1500-8
• Disponibilidade indicada: 4 a 8 dias
• Preço indicado: NC
• Forma: I
• Ranhura: 8
• d1 (mm): 64
• d2: M12
• d3: M8
• l1 (mm): 202
• l2 (mm): 40
• l3 (mm): 170
• l4 (mm): 50
• l5 (mm): 35
• l6 (mm): 185
• l7 (mm): 12
• h1 (mm): 80
• h2 (mm): 45
• h3 (mm): 32
• h4 (mm): 28
• h5 (mm): 40
• h6 (mm): 20
