Elemento de fixação para perfis de alumínio 94-200 series

para perfis de alumínioem açoem aço inoxidável

Definição

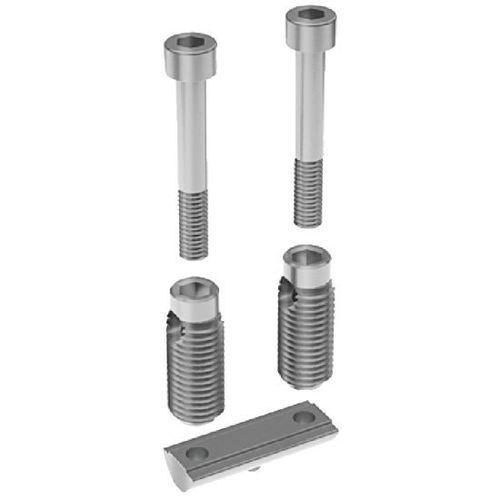

A fixação automática dupla (série 94-200) é um acessório de montagem composto por 2 casquilhos auto-roscantes, 2 parafusos com cabeça hexagonal e uma barra de ligação dupla, concebida para unir dois perfis de alumínio a 90° de forma rápida e segura.

Material
- Aço zincado.

Versões

• Versão dupla: ligação a 90° para perfis de alumínio com forma I.
• Modelo simples disponível (aço ou inox) para ligação a 90° de perfis forma B ou I.
• Versão para ligação ponta a ponta disponível.

Gama dimensional
- Disponível para perfis com ranhura de 8 mm.

Aplicação
- Proporciona uma ligação sólida e rápida entre dois perfis de alumínio a 90°.
- Não exige pré-furação graças às roscas auto-roscantes.

Montagem

• Enroscar os casquilhos auto-roscantes em duas ranhuras opostas do primeiro perfil a partir da extremidade que irá apoiar no segundo perfil.
• Deslizar a barra de ligação dupla na ranhura do segundo perfil no ponto de conexão.
• Inserir os parafusos nos casquilhos e apertar sobre a barra de ligação para montar os dois perfis.

Outras versões oferecidas
- Versões em aço ou inox disponíveis consoante a configuração.
- Conectores automáticos para ligação ponta a ponta disponíveis.

Exemplo de encomenda
Exemplo de encomenda: Referência 94-2003-8-40

Características / especificações técnicas

• Modelo / série: 94-200
• Forma: I (dupla)
• Ranhura: 8 mm
• Material: Aço zincado
• Fixação: 2 casquilhos auto-roscantes + 2 parafusos cabeça hexagonal + barra de ligação dupla
• Montagem: sem furação prévia (auto-roscantes)
• Variantes disponíveis (exemplos):
• 94-2003-8-40 — Standard — Perfil 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Parafuso M6x40 — Prazo indicativo: 4–8 dias
• 94-2003-8-80 — Standard — Perfil 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Parafuso M6x40 — Prazo indicativo: 4–8 dias
• 94-2004-8-40 — ESD — Perfil 40 mm — d1 = 12 mm — l1 = 31 mm — l2 = 26,4 mm — s1 = 5 mm — s2 = 6 mm — Parafuso M6x40 — Prazo indicativo: 4–8 dias
• 94-2004-8-80 — ESD — Perfil 80 mm — d1 = 12 mm — l1 = 31 mm — l2 = 66,4 mm — s1 = 5 mm — s2 = 6 mm — Parafuso M6x40 — Prazo indicativo: 4–8 dias
